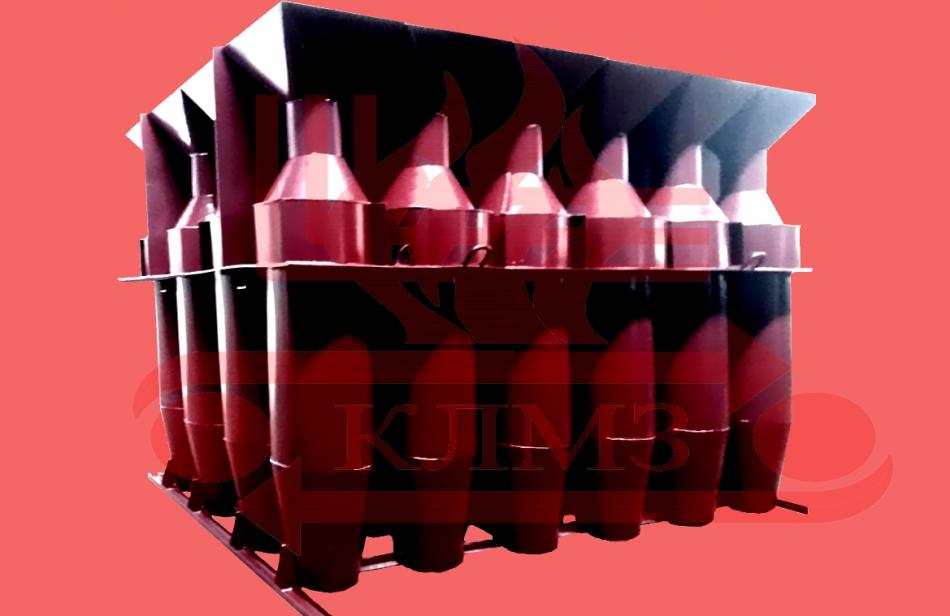

Золоуловители батарейные типа БЦ-512


  • Цена Р, от
    по запросу

Золоуловители предназначены для сухого улавливания золы, уносимой газами с максимальной температурой на входе в золоуловитель 400 оС (из топок паровых и водогрейных стационарных котлов) при сжигании топлив.

Золоуловитель поставляется как с системой рециркуляции 10 % газов из бункера на вход золоуловителя со степенью очистки 94 % гидравлическим сопротивлением 1300 Па, так и без системы рециркуляции со степенью очистки 92 % гидравлическим сопротивлением 1100 Па.

Золоуловитель компонуется из батарей циклонных элементов диаметром 512 мм, повышенный диаметр которых обеспечивает надежную работу золоуловителя при улавливании слипающихся зол, а также при работе котлов на многозольных топливах.

Высокий уровень очистки дымовых газов обеспечивается значительной круткой зологазового потока посредством четырехзаходного улиточного завихрителя.

Конструкция золоуловителя позволяет осуществлять дистанционное управление заслонками шиберов в зависимости от рабочей нагрузки котлов в пределах от 60 до 100 %.

РИСУНОК 1

Тип золоуловителя

L, мм

L1, мм

L2, мм

Q1, кгс

Q2, кгс

БЦ-512-Р-1-(4х4)

2660

2360

3330

2900

450

БЦ-512-1-(4х4)

2660

3330

2900

БЦ-512-Р-1-(4х6)

3940

3000

4665

4000

450

БЦ-512-1-(4х6)

3940

4665

4000

РИСУНОК 2

Тип золоуловителя

L, мм

L1, мм

L2, мм

Q1, кгс

Q2, кгс

БЦ-512-Р-2-(6х5)

3350

3100

3550

5000

750

БЦ-512-2-(6х5)

3350

3550

5000

БЦ-512-Р-2-(6х6)

3990

3420

4190

5700

750

БЦ-512-2-(6х6)

3990

4190

5700

БЦ-512-Р-2-(6х7)

4630

3740

4830

6300

750

БЦ-512-2-(6х7)

4630

4830

6300

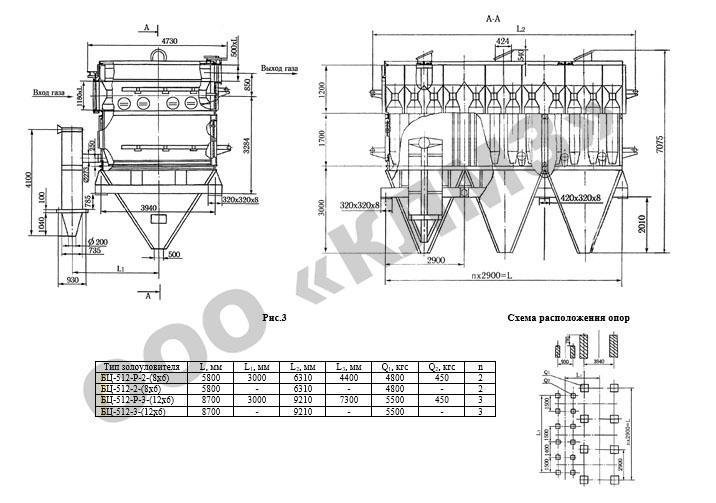

РИСУНОК 3

Тип золоуловителя

L, мм

L1, мм

L2, мм

L3, мм

Q1, кгс

Q2, кгс

n

БЦ-512-Р-2-(8х6)

5800

3000

6310

4400

4800

450

2

БЦ-512-2-(8х6)

5800

6310

4800

2

БЦ-512-Р-3-(12х6)

8700

3000

9210

7300

5500

450

3

БЦ-512-3-(12х6)

8700

9210

5500

3

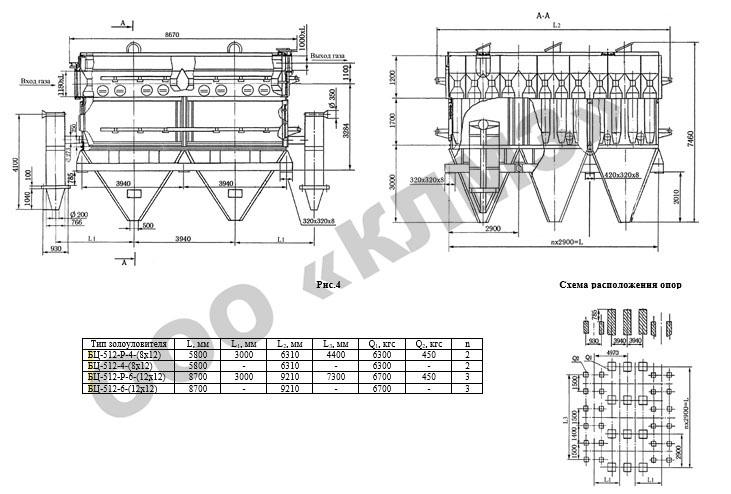

РИСУНОК 4

Тип золоуловителя

L, мм

L1, мм

L2, мм

L3, мм

Q1, кгс

Q2, кгс

n

БЦ-512-Р-4-(8х12)

5800

3000

6310

4400

6300

450

2

БЦ-512-4-(8х12)

5800

6310

6300

2

БЦ-512-Р-6-(12х12)

8700

3000

9210

7300

6700

450

3

БЦ-512-6-(12х12)

8700

9210

6700

3

Наименование

параметра

БЦ-512-

-1-(4х4)

БЦ-512-

-1-(4х6)

БЦ-512-

-2-(6х5)

БЦ-512-

-2-(6х6)

БЦ-512-

-2-(6х7)

БЦ-512-

-2-(8х6)

БЦ-512-

-3-(12х6)

БЦ-512-

-4-(8х12)

БЦ-512-

-6-(12х12)

Количество

секций

1

1

2

2

2

2

3

4

6

Количество элементов

16

24

30

36

42

48

72

96

144

Диаметр

циклонного элемента

512

512

512

512

512

512

512

512

512

Расход газа макс. м3/с

12,35

18,5

23,2

27,8

32,4

37,0

55,6

74,1

111,2

Основные
размеры

Рис.1

Рис.2

Рис.3

Рис.4

Масса, т

с системой

рециркуляции

12,5

16,7

21,5

24,1

26,6

31,4

45,9

61,7

88,8

Масса, т

без системы

рециркуляции

10,8

15,2

18,7

21,3

23,8

27,8

40,7

54,7

78,0
