Топки с горизонтально-переталкивающими решетками – ТГП

Цена Р, от

по запросу

Топки механические с горизонтально-переталкивающими решетками ТГП предназначены для сжигания твердого топлива в паровых котлах паропроизводительностью 6,5-25,0 т/ч, водогрейных котлах теплопроизводительностью 6,5-30,0 Гкал/ч и промышленных печах.

Сжигаемое твердое топливо – различные каменные и бурые рядовые угли.

Положительной особенностью топок ТГП является простота конструкции, шурование слоя топлива. Слоевой процесс получается смешанным, т.к. частицы топлива движутся по зигзагообразным и петлеобразным траекториям. За счет перемешивания частиц топлива улучшаются условия зажигания и снижаются потери тепла с механическим недожогом. Преимуществом перед механическими топками с цепными решетками является повышенное (в 1,5-2,0 раза) теплонапряжение зеркала горения, что позволяет экономить топливо; стабильная работа за счет уменьшения простоев оборудования из-за отсутствия устройств и механизмов, работающих в очень напряженных условиях (забрасыватели топлива, футеровка фронта…).

Колосниковое полотно топок состоит из колосников, изготовленных из жаропрочного чугуна.

Диапазон изменения нагрузки, %

25-100
Коэффициент избытка воздуха за топкой

1,4-1,6
Потери тепла от химического недожога, %

2,0
Потери тепла от механического недожога, %

8,0-12,0
Основной вид топлива

Каменные и бурые рядовые угли
Влажность топлива ,%

40
Зольность топлива, %

35
Содержание мелочи (0-6 мм), %

60

Типоразмертопки	Обозначение документа на поставку	Размеры полотна решетки, Ширинах по осям валов, мм	Активная площадь решетки, м²	Теплопроизводительность котла, т/ч
ТГП-2,65/5,0	Т406.00.00.00.000	2650х5000	13,35	10
ТГП-2,65/6,2	Т390.00.00.00.000	2650х6500	16,43	20...25

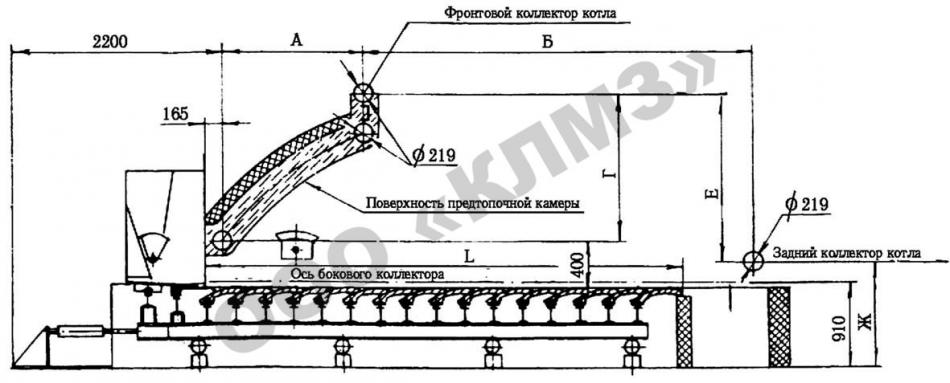

Наименования параметра	ТГП-2,65/5,0	ТГП-2,65/6,2	ТГП-2,65/6,2
	ДКВр 10-13	ДКВр 20-13	КЕ 25-14
Длина колосникового полотна L, мм	5000	5000	6200
Ширина колосникового полотна В, мм	2650	2650	2650
Расстояние между фронтовым и задним коллекторами котла по горизонтали Б, мм	4150	5800	5460
Расстояние по вертикали между фронтовым и нижним коллектором охладительной панели предтопочной камеры Г, мм	1605	1575	1575
Расстояние по горизонтали между коллекторами охладительной панели предтопочной камеры А, мм	1470	1270	1270
Расстояние от пола до заднего коллектора котла Ж, мм	1100	1170	1010
Расстояние по вертикали между фронтовым и задним коллекторами котла Е, мм	1725	1625	1785
Масса, кг	13000	15300	15300

Типоразмертопки	Котел	Экономайзер чугунный блочный	Циклон батарейный	Дробилка угля	Углеподача	Питатель угля (в угольный ящик)	Шлакозолоудаление
ТГП-2,65/5,0	ДКВр-10-13	ЭБ1-300И (П) ЭБ1-330И (П)	БЦ-259-(6х6)	ДО-1М ВДП-15	УСУ-7,5; УСУ-15; УСУ-30	ВПУ-5	УСШ-1,25 УСШ-2,5 УСШ-5 ПСКМ-0,35-65˚ ПСКМ-0,35-75˚ ПСКМ-0,5-65˚ ПСКМ-0,5-75˚
ТГП-2,65/6,2	ДКВр-20-13	ЭБ1-708И(П) ЭБ1-808И(П)	БЦ-2-7х(5+3) БЦ-512-1-(4х6)
	ДКВр-25-13

* Подбор оборудования носит справочный характер и должен быть утвержден в соответствии с проектом.

Типоразмеры топок	Основные узлы и детали
	Решетка колосниковая				Гидропривод	Ящик угольный
	Рама подвижная	Рама неподвижная	Катки	Колосники	Гидропривод	Ящик угольный
ТГП-2,65/5,0	+	+	+	+	+	+
ТГП-2,65/6,2	+	+	+	+	+	+
