Топки механические ТШПм

  • Цена Р, от
    по запросу

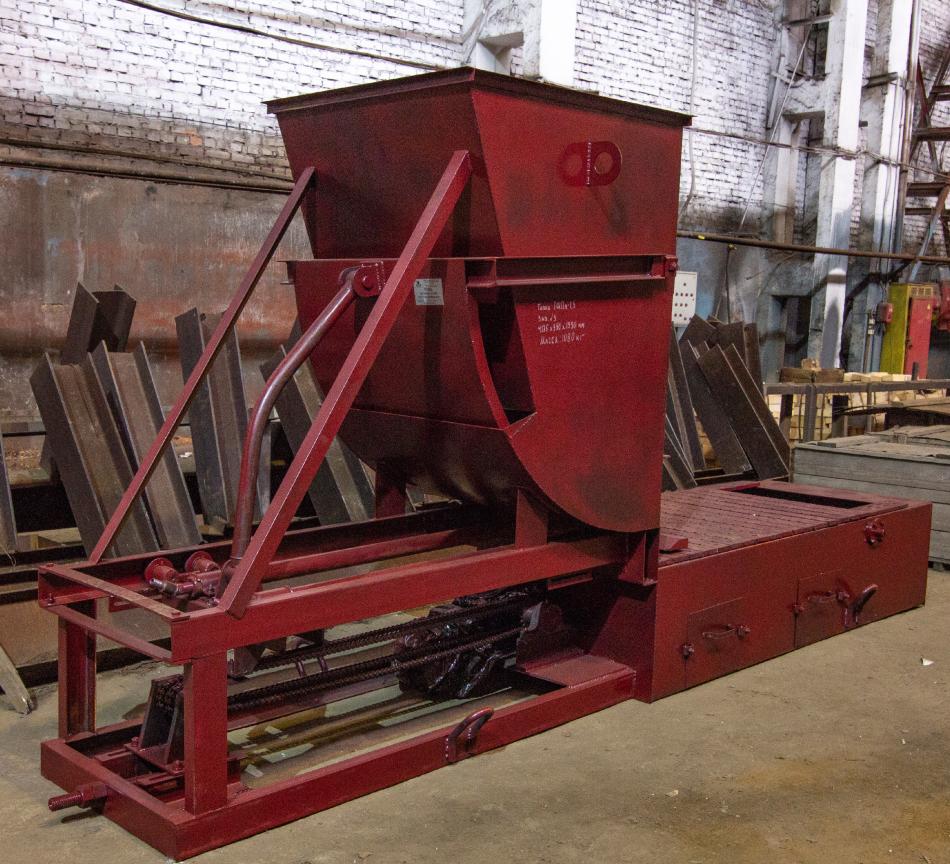

Топка ТШПм.jpg43c35188b8394b6ab77516c62ccdd838.jpg

Топки механические с шурующей планкой ТШПм предназначены для сжигания сортированных и рядовых каменных углей марки Г и Д и бурых углей.

При сжигании бурых углей производительность топок ТШПм снижается на 10 - 30 % (в зависимости от влажности и калорийности).

При сжигании бурых углей марок Б1 и Б2 (повышенной влажности) необходимо применение воздухоподогревателя.

Допускается использование бурых углей марки Б3 без применения воздухоподогревателей в газовоздушном тракте котла.

Топки комплектуются с паровыми котлами производительностью от 1,0 до 3,0 т/ч и водогрейными котлами теплопроизводительностью от 1,0 до 2,5 МВт.
Топки ТШПм представляют собой неподвижную колосниковую решётку, по которой перемещается слой топлива при помощи шурующей планки. При движении планки вперед происходит значительное перемещение топлива в горизонтальном направлении, а также частичное переваливание через планку. Когда планка движется назад, то топливо смещается только на 15-25% от величины сдвига в прямом направлении.

Для надёжного заполнения решётки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решётки и тепловой нагрузки топки.

Основными элементами топок ТШПм являются: решётка колосниковая, основание, планка шурующая, каретка с опорами, рама каретки, штанга, опора штанги, привод топки, вал с опрокидывающимися колосниками, бункер.

Решётка колосниковая предназначена для поддержания горящего слоя топки и состоит из беспровальных колосников, которые крепятся с помощью болтов к водоохлаждающей решётке из труб между передним и задним коллекторами.

Основание состоит из щёк, к которым приварены решётка колосниковая, рама для крепления привода топки и рамы каретки, две перегородки, передняя стенка, задняя стенка со смотровым люком. Через переднюю стенку и перегородки проходит короб, по которому перемещается зубчатая рейка. Перегородки делят данное основание на зоны дутья для упорядоченного подвода воздуха к горящему слою топлива. На щёки основания устанавливаются боковые чугунные уплотнения.

Шурующая планка предназначена для перемещения топлива по решётке, шуровки горящего слоя, сброса выгоревшего шлака, подачи раскалённых кусочков топлива под свежее топливо. Шурующая планка состоит из собственно планки и труб, через которые подаётся вода для охлаждения.

Каретка изготовлена из швеллера, с приваренными к нему опорами шурующей планки, кронштейнами для крепления штанги и тяги секторного питателя. Каретка служит для передачи усилия со штанги на шурующую планку и тягу секторного питателя бункера.

Рама каретки служит для установки на ней каретки, бункера, концевых выключателей и состоит из двух направляющих швеллеров, стоек с раскосами.

Штанги для направления движения штанги в коробе служит опора и состоит из стойки, ролика, оси.

Бункер состоит из корпуса с качающейся перегородкой, секторного питателя с кронштейнами и служит для создания запаса топлива и подачи его на решётку при помощи секторного питателя. Секторный питатель приводится в движение тягой. Для уменьшения зависания топлива в корпусе бункера служит качающаяся перегородка. Усилие, необходимое для движения шурующей планки и секторного питателя, создаётся мотор-редуктором.

Подвод воздуха к топкам ТШПм односторонний, с правой или левой стороны согласно проекту котельной.

Наименование

ТШПм-1,5

ТШПм-2,0

ТШПм-2,5

Номинальная теплопроизводительность, МВт

1,5

2,0

2,5

Активная площадь колосниковой решетки, м2

1,25

1,75

2,2

Диапазон изменения нагрузки, %

50 ... 100

Вид топлива

каменный марки Г и Д и бурый уголь

Предельно допустимые показатели качества топлива

Влажность, %, не более

каменный уголь

12

бурый уголь

38

Зольность на сухую массу, %, не более

каменный уголь

25

бурый уголь

38

Максимальный размер кусков угля, мм, не более

100

Содержание мелочи 0...6 мм, %, не более

50

Привод шурующей планки:

мотор-редуктор

NMRV110.80.11,3.1,1х900B8

Средний срок эксплуатации до капитального ремонта, лет

10

Давление воды для охлаждения колосниковой решетки и шурующей

планки, МПа (кгс/см2), не более

0,6 (6,0)

Расход воды для охлаждения колосниковой решетки и шурующей планки, т/ч, не более

0,8

Габаритные размеры, мм, не более

длина L

4500

4500

5300

длина l (по решетке)

2170

2170

2720

ширина В (по решетке)

860

1180

1180

высота Н

1980

1980

1980

Масса, т, не более

1100

1400

2200
