Топки механические ТНУ-2

Цена Р, от

по запросу

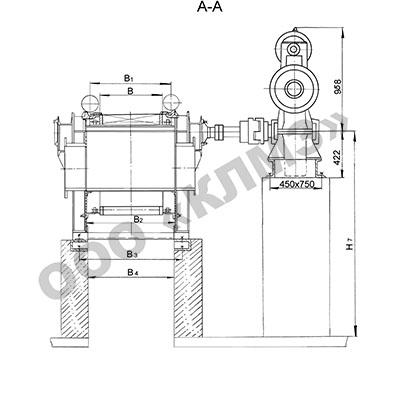

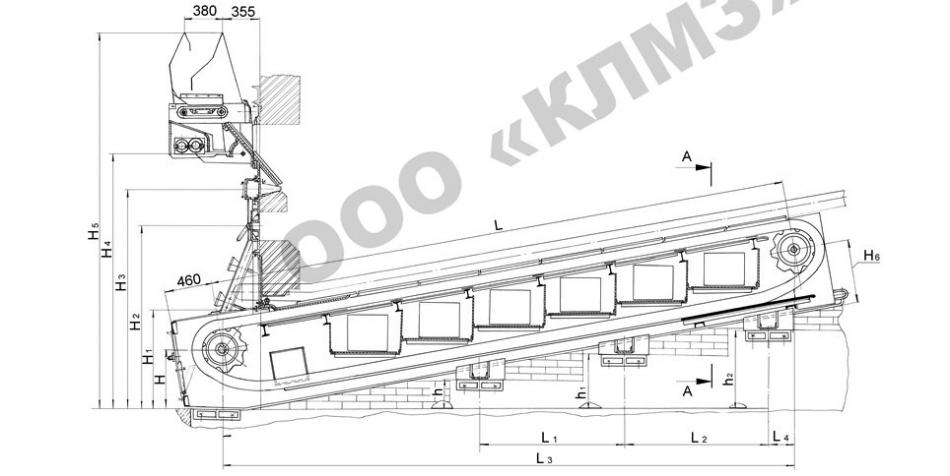

Чертеж топки механической ТНУ-2 Вид сбоку

Топки относятся к классу механических топочных устройств для сжигания топлива в высокотемпературном кипящем слое.

Топки комплектуются приводом ПТБ-К-1200 с электроприводом ЭПУ с эл. двигателем постоянного тока.

Характерная особенность топок – двухступенчатый процесс горения топлива. Топливо подается на переднюю часть полотна механическим питателем непрерывно. В первой ступени горение топлива происходит во взвешенном состоянии в кипящем слое в ванне. Здесь происходит интенсивное перемешивание и сгорание топлива по всему объему ванны. Под решетку подается примерно 50% воздуха. На выходе из кипящего слоя смесь догорает в топочном объеме, куда подается вторичный воздух в виде острого дутья. Основными запасными частями являются колосники полотна колосникового.

Диапазон изменения нагрузки, %

50…100
Коэффициент избытка воздуха за топкой

1,15-1,5
Потери тепла от химического недожога, %

0,5
Потери тепла от механического недожога, %

7,5
Основной вид топлива

Отсевы каменных углей и антрацитов
Влажность топлива ,%

8,5
Зольность топлива, %

25
Содержание мелочи (0-1 мм),%

50
Максимальный размер куска, мм

13

Типоразмертопки	Обозначение документа на поставку	Размеры полотна решетки, Ширинах по осям валов, мм	Активная площадь решетки, м²	Паропроизводительность котла, т/ч
ТНУ-2-0,3/5,6	Т335.00.00.000	270х5600	1,16	10
ТНУ-2-0,6/6,5	Т336.00.00.000	610х6500	2,82	25

Наименование параметра	ТНУ-2-0,3/5,6	ТНУ-2-0,6/6,5
Производительность парового котла, т/ч	10,0	25,0
Ширина колосниковой решетки В, мм	270	610
Расстояние между осями валов L, мм	5600	6500
Длина L1, мм	1400	2070
Длина L2, мм	1400	2070
Длина L3, мм	5515	6400
Длина L4, мм	250	500
Ширина В1, мм	434	775
Ширина В2, мм	485	825
Ширина В3, мм	620	960
Ширина В4, мм	460	800
Высота Н, мм	580	770
Высота Н1, мм	980	1170
Высота Н2, мм	2080	2210
Высота Н3, мм	2365	2555
Высота Н4, мм	2715	2905
Высота Н5, мм	3915	4105
Высота Н6, мм	610	800
Высота Н7, мм	1552	1900
Высота h, мм	278	145
Высота h1, мм	525	510
Высота h2, мм	772	875
Масса, кг, не более	7500	9750

Типоразмертопки

Котел

Экономайзер чугунный блочный

Циклон батарейный

Дробилка угля

Углеподача

Питатель угля (в угольный ящик)

Шлакозолоудаление

ТНУ-2-0,3/5,6

КЕ-10-14ТНУ

ЭБ1-300И (П)

ЭБ1-330И (П)

БЦ-259-(6х6)

ДО-1М

ВДП-15

УСУ-7,5;

УСУ-15;

УСУ-30

ВПУ-5

УСШ-1,25

УСШ-2,5

УСШ-5

ПСКМ-0,35-65˚

ПСКМ-0,35-75˚

ПСКМ-0,5-65˚

ПСКМ-0,5-75˚

ТНУ-2-0,6/6,5

Е-25-1,4Р

ЭБ1-708И(П)

ЭБ1-808И(П)

БЦ-2-7х(5+3)

БЦ-512-1-(4х6)

* Подбор оборудования носит справочный характер и должен быть утвержден в соответствии с проектом.

Типоразмеры топок	Основные узлы
	Решетка колосниковая				Привод	Питатель	Ящик угольный
	Рама	Полотно колосниковое	Вал передний	Вал задний	Привод	Питатель	Ящик угольный
ТНУ-2-0,3/5,6	+	+	+	+	+	+	+
ТНУ-2-0,6/6,5	+	+	+	+	+	+	+
