Топки механические ТЛЗ-2-2,7/4,0

Цена Р, от

по запросу

Топки ТЛЗ-2 с пневмомеханическими забрасывателями и ленточной колосниковой цепной решеткой обратного хода относится к классу механических факельно-слоевых топочных устройств и предназначена для сжигания твердого топлива в котлах ДКВр-10-13 и КВ-ТС-10.

Топки ТЛЗ-2 работают по принципу непрерывного заброса топлива на горящий слой и при медленном движении решетки обеспечивает нижнее зажигание по всей площади колосникового полотна и стабильное горение.

Особенностью топок ТЛЗ-2-является совмещение механического, как основного, так и пневматического заброса топлива необходимого для развеивания пылевых фракций в топочном объеме. Процесс горения может быть автоматизирован с помощью регулятора подачи топлива и воздуха.

Горение на решетке происходит в тонком слое, который устанавливается для заданной нагрузки, при непрерывном забросе топлива и соответствующей подачи воздуха.

Толщина слоя забрасываемого угля на решетке определяется визуально по толщине шлаковой подушки на выходе (сбросе) из топки, которая должна быть в пределах 80…120 мм.

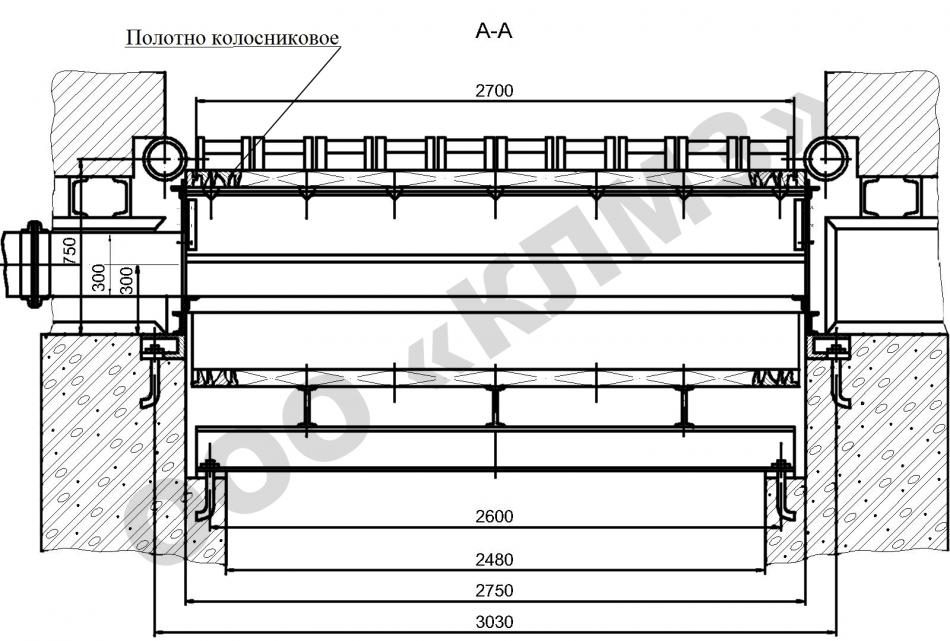

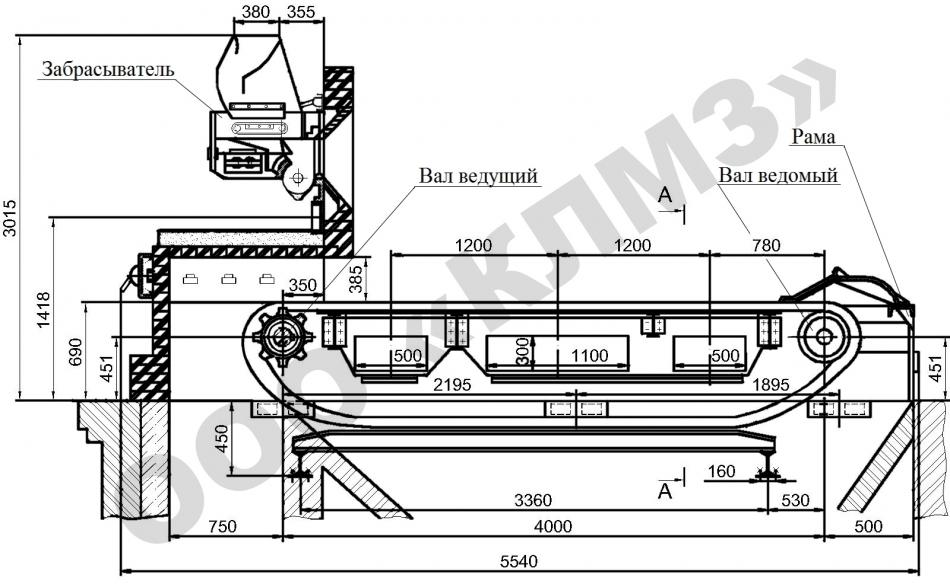

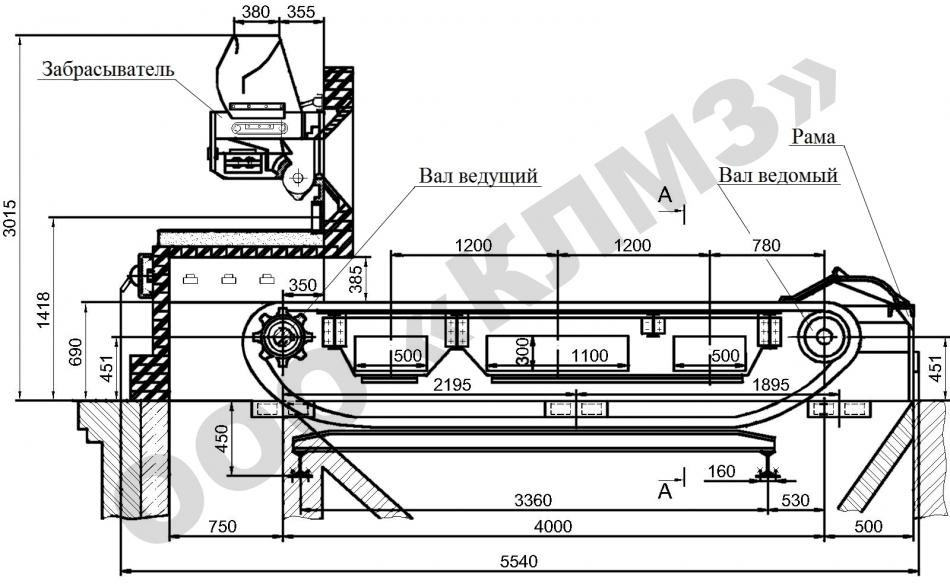

Решетка колосниковая состоит из рамы, собранной из двух щек, соединенных поперечными балками; переднего ведущего и заднего валов; полотна колосникового, щитов переднего и заднего. В нижней части рамы к поперечным балкам и щекам приварены листы, образующие камеры (зоны) для подачи воздуха, необходимого для горения. На боковых щеках задней части рамы предусмотрены лючки для чистки золы и замены колосников колосникового полотна.

Топки ТЛЗ-2 поставляются Заказчику с рамой в разобранном виде.

Решетка колосниковая устанавливается на заливаемые в бетонный фундамент башмаки и имеет свободное тепловое расширение в продольном (от фронта) и поперечном (от привода) направлениях. На переднем башмаке со стороны привода рама жестко крепится болтами.

Регулирование подачи воздуха в топках ТЛЗ-2 предусмотрено через воздушный клапан только в одной зоне – зоне выжига шлака.

На поперечные балки рам всех топок приварены междузонные уплотнения. Длина уплотнений подобрана так, что там всегда находится один колосник для предотвращения перетекания воздуха из зоны в зону. Удаление провала из воздушных зон в топках ТЛЗ-2 производится вручную через лючки в боковой стенке рамы.

Полотно колосниковое ленточное (состоит из пяти типов колосников: ведомого, крайних (правого и левого), ведущих (правого и левого). Ведущие колосники являются тяговыми, ведомые заполняют промежутки между ведущими колосниками, а крайние колосники выполняют роль бокового уплотнения.

На боковых поверхностях колосники имеют зубцы, которыми они взаимно входят друг в друга, увеличивая площадь живого сечения.

Предтопок устанавливается на уголках в передней части рамы. Для подвода воздуха на пневмозаброс служит воздушный короб, устанавливаемый в верхней части предтопка.

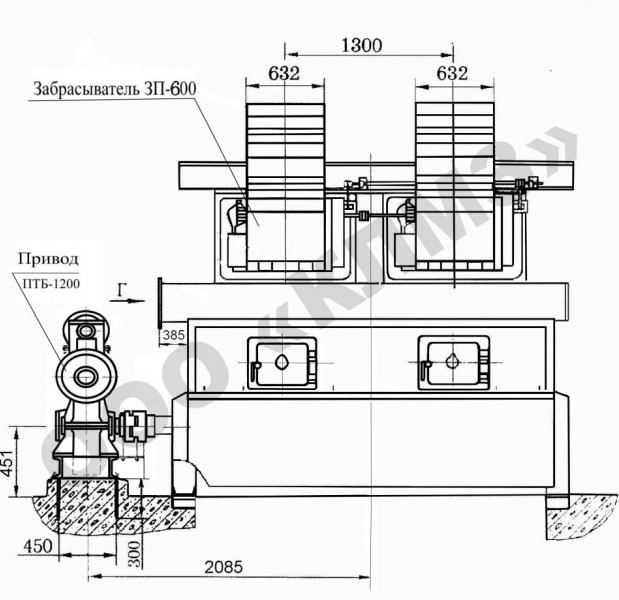

Топки ТЛЗ-2 комплектуются пневмомеханическими забрасывателями типа ЗП-600М2,ЗП-400М2, ЗП-600МР или ЗП-400МР.

Пневмомеханический забрасыватель топлива ЗП состоит из корпуса забрасывателя, ротора, пластинчатого питателя и привода питателя.

По согласованию с Заказчиком забрасыватели комплектуются вариаторами импульсными для регулировки количества подаваемого топлива в топку или редукторами червячными с установкой частотных преобразователей.

От теплового излучения боковые стенки корпуса со стороны топочной камеры защищены чугунными панелями. На левой стороне корпуса устанавливается электродвигатель, на правой – привод питателя с вариатором.

Ротор забрасывателя работает по схеме верхнего выброса, при котором топливо при падении с пластин питателя, не попадая в лоток, забрасывается в топку. На барабане ротора закреплены две лопатки, имеющие винтовой профиль, обеспечивающий более равномерное распределение угля по ширине колосникового полотна.

Питатель, смонтированный в чугунном корпусе, состоит из специальных штампованных пластин, закрепленных на звеньях тяговых цепей, валы питателя установлены в корпусе.

Для обеспечения движения колосникового полотна служат привод топочный бесступенчатый ПТБ-1200 или привод топочный ПТ(РГП).

Привод ПТБ-1200 может комплектоваться как электроприводом ЭПУ с эл. двигателем постоянного тока, так и преобразователем частоты АПЧ с эл. двигателем переменного тока.

Диапазон изменения нагрузки, %

25-100
Коэффициент избытка воздуха за топкой

1,35-1,5
Потери тепла от химического недожога, %

0.75
Потери тепла от механического недожога, %

10,0
Основной вид топлива

Каменные и бурые угли
Влажность топлива ,%

до 40
Зольность топлива, %

35
Содержание мелочи (0-6 мм), %

60
Максимальный размер куска, мм

40

Обозначение документа на поставку	Т388.00.00.000
Активная площадь решетки, м²	9,1
Теплопроизводительность ,т/ч	10,0
Расстояние между осями валов, мм	4000
Ширина колосникового полотна, мм	2700
Масса, кг	16700

Типоразмертопки

Котел

Экономайзер чугунный блочный

Циклон батарейный

Дробилка *угля

Углеподача*

Питатель угля(в угольный ящик)*

Шлакозолоудаление*

ТЛЗ-2-2,7/4,0

ДКВр-10-13 (23);

КВ-ТС-10

ЭБ1-300И (П)

ЭБ1-330И (П)

БЦ-2-5х(4+2)

БЦ-2-6х(4+2)

ДО-1М

ВДП-15

УСУ-7,5

ВПУ-5

УСШ-1,25

ПСКМ-0,35-65

* Подбор оборудования носит справочный характер и должен быть утвержден в соответствии с проектом.

Типоразмер топки	Основные узлы
Типоразмер топки	Рама	Полотно колосниковое	Вал передний	Вал задний	Предтопок	Фронт	Короб	Забрасыватель	Привод топочный	Устройство направляющее
ТЛЗ-2-2,7/4,0	+	+	+	+	+	+	+	+	+	+
