Топки механические ТЛПХ

  • Цена Р, от
    по запросу

Топки механические с угольным ящиком и ленточной решеткой прямого хода предназначены для сжигания каменных и бурых углей марок СС; Ж; К; ОС и им подобных с выходом летучих не менее 20 % в агрегатах котельных водогрейных типа КВм (Гефест), в модулях котловой ячейки.

Размер кусков угля не должен превышать 50 мм, количество мелочи (0…6 мм) – не более 40 %, зольность на сухую массу не более 25 %.

В топках прямого хода за счет движения ленточного колосникового полотна происходит непрерывная подача топлива в топочную камеру и удаление шлака.

Регулирование тепловой нагрузки топок производится путем изменения скорости движения колосникового полотна и подачи количества воздуха. Толщина слоя топлива регулируется заданным положением плиты регулирующей угольного ящика.

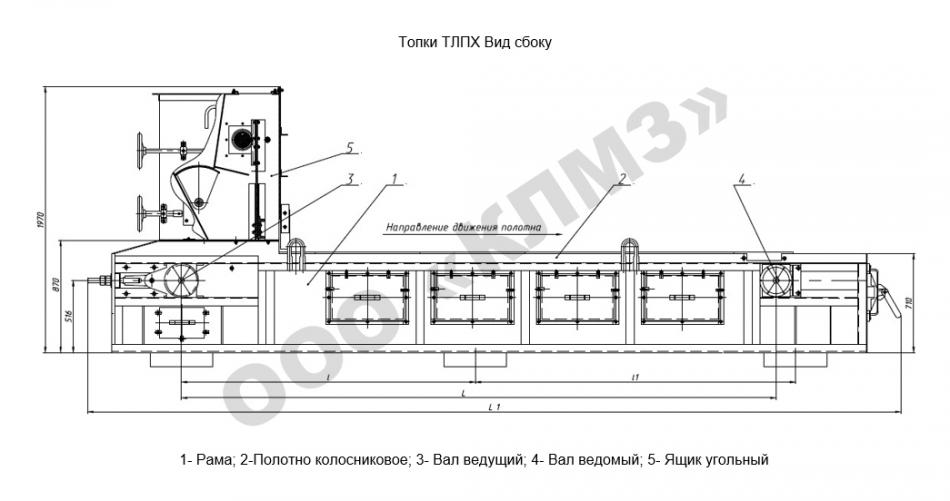

Рама топок состоит из двух щек, соединенных поперечными балками, на которые приварены шины и междузонные уплотнения. Рама устанавливается на заливаемые в бетонный фундамент башмаки и имеет свободное тепловое расширение.

В нижней части рамы к поперечным балкам и щекам приварены листы, образующие камеры (зоны), куда подается необходимый для горения воздух. На боковых щеках передней части рамы топок предусмотрены лючки для чистки от золы и замены колосникового полотна.

Накапливающийся в зонах провал удаляется через окна щеки, противоположной приводу. В щите переднем предусмотрены дверки для удаления накапливающейся золы из-под нижней ветви колосникового полотна.

В топках предусмотрено плавное регулирование подачи воздуха по зонам через клапаны. На поперечные балки приварены междузонные уплотнения.

Длина уплотнений предусмотрена так, что на каждом из них всегда находится один колосник топки. Этим предотвращается перетекание воздуха из зоны в зону.

Полотно колосниковое ленточное состоит из четырех типов колосников: ведомого, ведущего, крайних (правого и левого). Ведущие колосники являются тяговыми, ведомые заполняют промежутки между ведущими колосниками, а крайние колосники выполняют роль бокового уплотнения. На боковых поверхностях колосники имеют зубцы, которыми они взаимно входят друг в друга, увеличивая площадь.

Задний вал топки является ведущим и устанавливается в пазах щек рамы на подшипниках качения, на валу установлены звездочки. Средняя звездочка выполнена плавающей, что обеспечивает ее самоустановку по ведущим колосникам полотна.

Передний вал со шкивами служит опорой колосникового полотна и устанавливается в пазах щек. Для предотвращения сдвига колосникового полотна в сторону, на ведомом валу топки по краям установлены шкивы с буртиками.

Угольный ящик служит для подачи угля и регулирования высоты его слоя на колосниковой решетке.

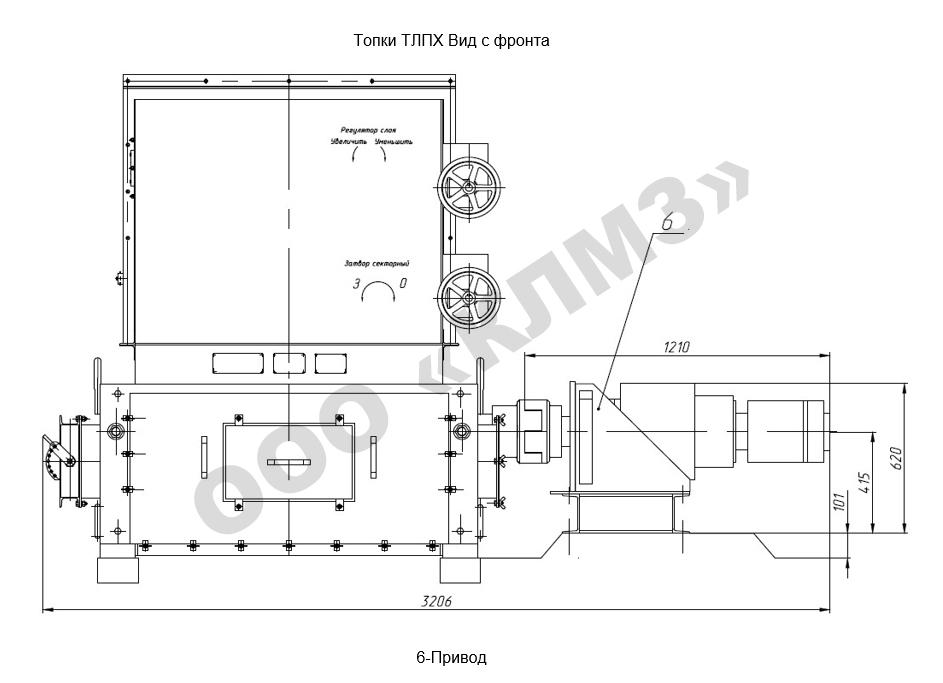

Топка комплектуется приводом с мотор-редуктором.


Тип топки

l

l1

L

L1

ТЛПХ-1,1/4,25

2100

2290

4250

5590

ТЛПХ-1,1/3,5

2000

1500

3500

4910

ТЛПХ-1,1/3,0

1400

1600

3000

4340

Основные технические характеристики

Наименование параметров

ТЛПХ-

1,1/4,25

ТЛПХ-

1,1/3,5

ТЛПХ-

1,1/3,0

Теплонапряженность решетки, МВт/м2

0,7-1,0

0,7-1,0

0,7-1,0

Размер решетки колосникового полотна:

ширина, мм

1100

длина, мм

4250

3500

3000

Активная площадь решетки, м

3,9

3,1

2,7

Живое сечение решетки, %

5

Характеристики топлива:

- содержание мелочи (0-6 мм),% не более

-максимальный размер кусков, мм

40

40

Скорость движения колосникового полотна, м/ч

1,3…19,3

Виды сжигаемого топлива:

  • каменные угли марки Г и Д;
  • бурые угли;
  • антрациты и полуантрациты.

Привод колосникового полотна для топок черт. 23.8099.006,-01,-02: Мотор-редуктор, тип

МРВ-350-5491

электродвигатель, тип

IM3081 IP54

Передаточное число

5491

Номинальный крутящий момент на выходном валу редуктора, кНм

15

Частота вращения выходного

-1 вала редуктора, мин

0,25

Мощность привода колосникового полотна, кВт

1,1

Частота вращения вала

-1 электродвигателя, мин

1400

Масса топок, т

7,6

6,7

6,1
