Топки механические ТЛП, ТЛПМ

Цена Р, от

по запросу

Топки механические с угольным ящиком и ленточной решеткой прямого хода типа ТЛП, ТЛПМ предназначена для сжигания каменных и бурых углей под водогрейными котлами малой мощности.

В топках прямого хода типа ТЛП, ТЛПМ за счет движения ленточного колосникового полотна происходит непрерывная подача топлива в топочную камеру и удаление шлака. Топка отличается наличием верхнего зажигания. Горение происходит в толстом горящем слое, причем по длине решетки могут быть выделены зоны: свежего топлива, выхода летучих, газификации (восстановительная), горения (кислородная), шлака. Такой характер процесса горения предопределяет необходимость зонного регулирования подачи воздуха.

Толщина слоя топлива регулируется заданным положением плиты регулирующей угольного ящика.

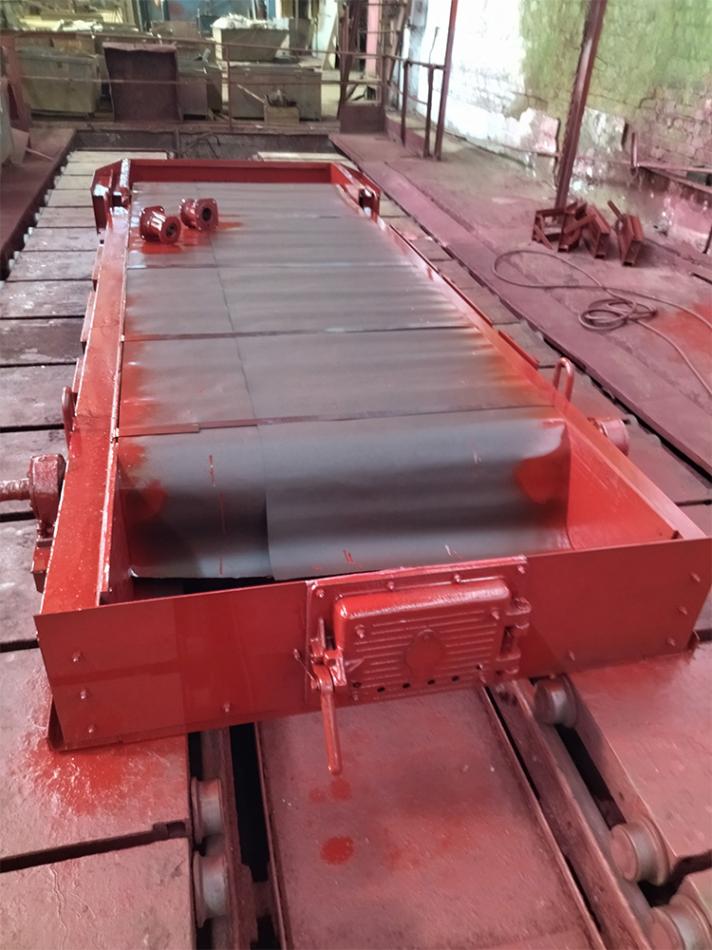

Топки типа ТЛП, ТЛПМ состоят из рамы, валов ведущего и ведомого, привода, полотна колосникового и ящика угольного.

В нижней части рамы к поперечным балкам и щекам приварены листы, образующие камеры (зоны), куда подается необходимый для горения воздух. На боковых щеках передней части рамы топок предусмотрены лючки для чистки от золы и замены колосникового полотна.

В верхней части рамы (на щеках) под боковым уплотнением расположено окно для выемки штыря и рассоединения колосникового полотна.

В топках предусмотрено плавное регулирование подачи воздуха по зонам через клапаны. На поперечные балки приварены междузонные уплотнения. Длина уплотнений предусмотрена так, что на каждом из них всегда находится один колосник топки. Этим предотвращается перетекание воздуха из зоны в зону.

Полотно колосниковое ленточное топок ТЛП состоит из четырех типов колосников: ведомого, крайних (правого и левого), ведущего. На боковых поверхностях колосники имеют зубцы, которыми они взаимно входят друг в друга, увеличивая площадь живого сечения при минимальных зазорах и предупреждая выворачивание отдельных частей колосника в случае поломки.

Задний вал топки является ведущим, на нем установлены звездочки. Средние звездочки выполнены плавающими, что обеспечивает их самоустановку по ведущим колосникам полотна.

Передний вал со шкивами служит опорой колосникового полотна.

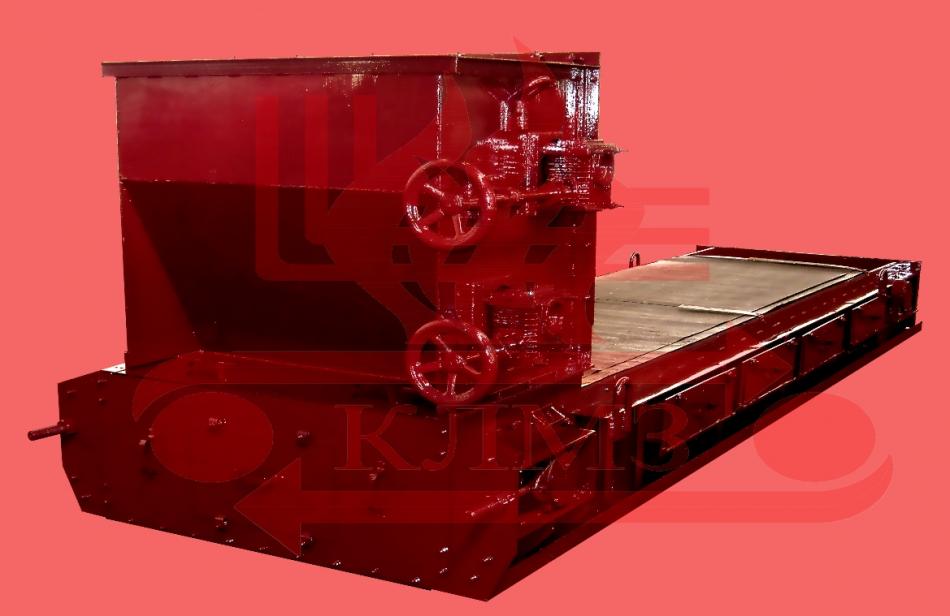

Угольный ящик служит для подачи угля и регулирования высоты его слоя на колосниковой решетке.

Угольный ящик состоит корпуса, регулятора слоя топлива и его привода.

Топки ТЛП поставляется Заказчику в собранном виде. Топки ТЛПМ могут поставляться Заказчику как в собранном, так и в разобранном виде.

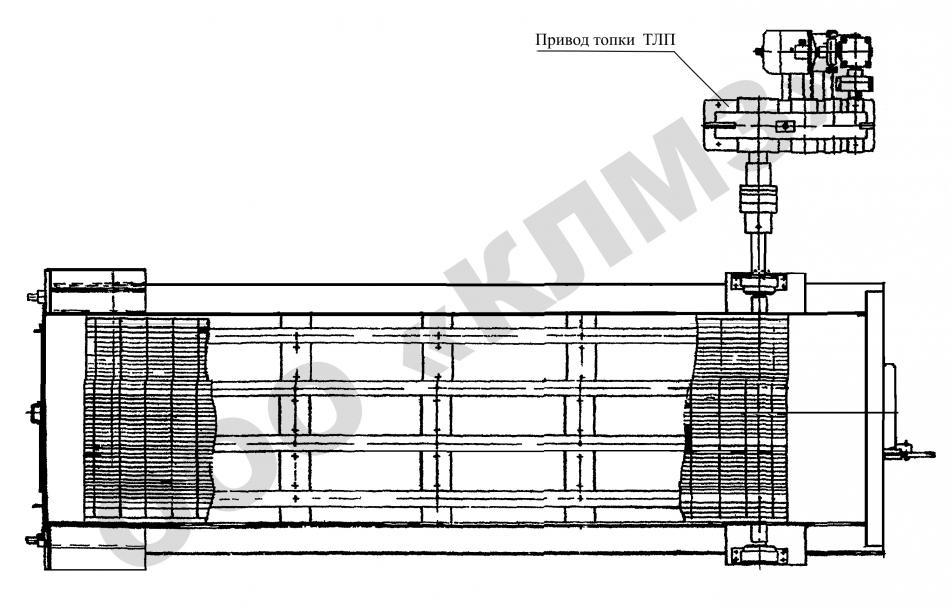

Для обеспечения движения колосникового полотна топок ТЛП служит привод ПТ-500, который имеет бесступенчатое регулирование скорости за счет изменения числа оборотов электродвигателя.

Для обеспечения движения колосникового полотна топок ТЛПМ служат привод топочный бесступенчатый ПТБ-1200 или привод топочный ПТ(РГП).

Привод ПТБ-1200 может комплектоваться как электроприводом ЭПУ с эл. двигателем постоянного тока, так и преобразователем частоты АПЧ с эл. двигателем переменного тока.

Диапазон изменения нагрузки, %

50...100
Потери тепла от химического недожога, %

1,0
Потери тепла от механического недожога, %

10,0...13,5
Выход летучих, %

20
Влажность топлива ,%

25
Зольность топлива, %

25
Содержание мелочи (0-6 мм), %

40
Максимальный размер куска, мм

40

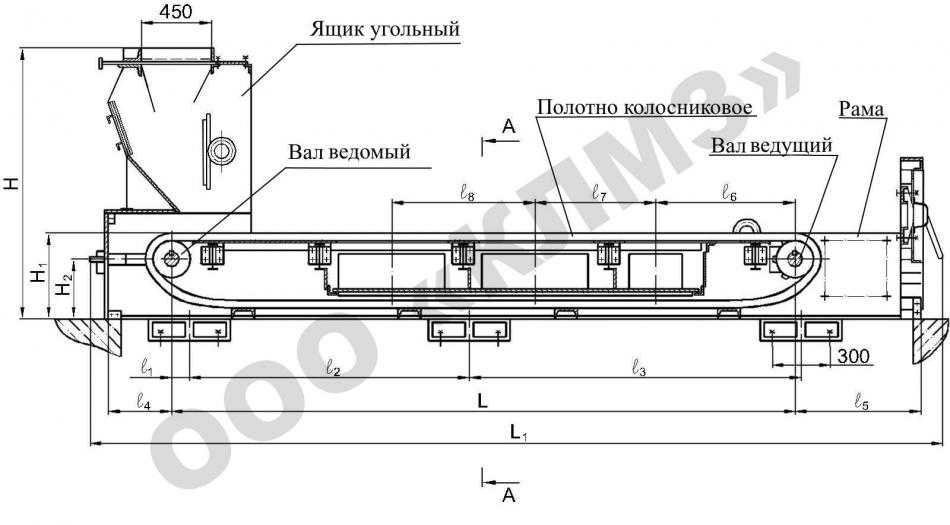

Типоразмертопки	Обозначение документа на поставку	Размеры полотна решетки, мм Ширинах по осям валов	Активная площадь решетки, м²	Теплопроизводительность котла, МВт
ТЛП-0,8/3,32	Т359.02.00.00.000	800х3320	2,02	2,0
ТЛП-1,1/3,32	Т435.00.00.00.000А	1100х3320	2,78	2,15
ТЛП-1,4/3,5	Т441.00.00.000	1400х3500	4,13	2,3
ТЛПМ-1,87/3,5	Т442.00.00.000	1870х3500	5,52	3,5

ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

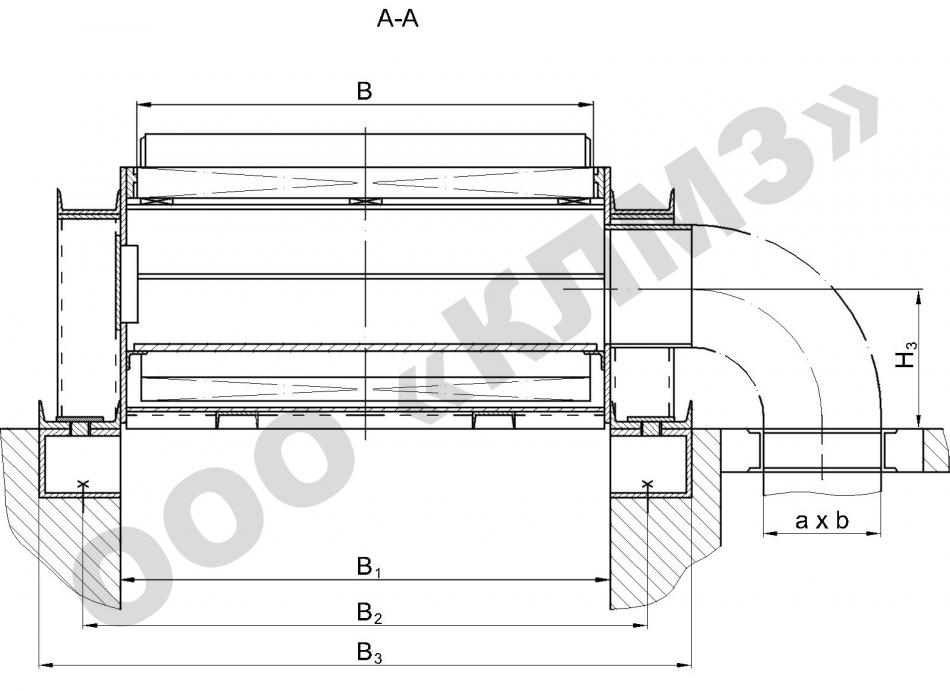

Наименование параметра	ТЛП 0,8/3,32	ТЛП 1,1/3,32	ТЛП 1,4/3,5	ТЛПМ 1,87/3,5
Ширина колосникового полотна В, мм	800	1100	1400	1870
Расстояние между осями валов L, мм	3320	3320	3500	3500
Длина L1, мм	4500	4500	4960	5000
Длина l1, мм	100	100	100	-
Длина l2, мм	1480	1480	1660	1750
Длина l3, мм	1770	1770	1770	1750
Длина l4, мм	350	350	350	460
Длина l5, мм	700	700	700	750
Длина l6, мм	720	720	720	790
Длина l7, мм	630	630	630	860
Длина l8, мм	780	780	780	820
Высота Н, мм	1380	1380	1360	1760
Высота Н1, мм	450	450	450	850
Высота Н2, мм	315	315	315	594
Высота Н3, мм	270	270	270	520
Ширина В1, мм	861	1161	1460	1920
Ширина В2, мм	1021	1321	1620	2100
Ширина В3, мм	1181	1481	1780	2260
Сечение a x b, мм	200х600	200х600	200х600	300х500
Масса, кг	3600	4800	6600	10200
Тип привода	Червячный редуктор	ПТ-300	ПТ-500	ПТБ-1200

Типоразмертопки	Котел	Экономайзер чугунный блочный	Циклон батарейный	Дробилка угля	Углеподача	Питатель угля (в угольный ящик)	Шлакозолоудаление
ТЛП-0,8/3,32	КВ-Р-2,0-95(ТЛП)	ЭБ2-94И (П)	БЦ-259-(4х3)	ДО-1М ВДП-15	УСУ-7,5; УСУ-15; УСУ-30	ВПУ-5	УСШ-1,25 УСШ-2,5 УСШ-5 ПСКМ-0,35-65˚ ПСКМ-0,35-75˚ ПСКМ-0,5-65˚ ПСКМ-0,5-75˚
ТЛП-1,1/3,32	КВЗ-Рм-2,15	ЭБ2-94И (П)	БЦ-259-(4х3)
ТЛП-1,4/3,5	КВ-Р-2,3	ЭБ2-142И (П)	БЦ-259-(4х4)
ТЛПМ-1,87/3,5	КВ-Р-3,5	ЭБ2-200И (П)	БЦ-259-(4х5)

* Подбор оборудования носит справочный характер и должен быть утвержден в соответствии с проектом.

Типоразмеры топок	Основные узлы
Типоразмеры топок	Рама	Полотно колосниковое	Вал передний	Вал задний	Ящик угольный	Привод
ТЛП-0,8/3,32	+	+	+	+	+	+
ТЛП-1,1/3,32	+	+	+	+	+	+
ТЛП-1,4/3,5	+	+	+	+	+	+
ТЛПМ-1,87/3,5	+	+	+	+	+	+
