Топки механические ТЧЗ, ТЧЗ-2

Цена Р, от

по запросу

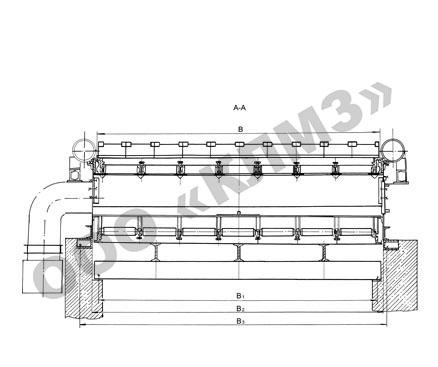

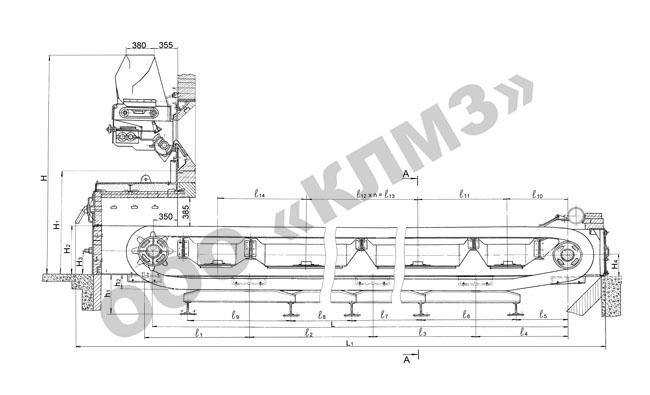

Чертеж топки механической ТЧЗ, ТЧЗ-2 Вид сбоку

Топки механические ТЧЗ, ТЧЗ-2 с пневмомеханическими забрасывателями и цепной решеткой обратного хода предназначены для слоевого сжигания каменных и бурых углей в паровых и водогрейных котлах теплопроизводительностью до 58 МВт и промышленных печах.

Топки работают по принципу непрерывного заброса топлива на горящий слой, что в сочетании с медленным обратным движением цепной чешуйчатой решетки обеспечивает нижнее зажигание по всей площади колосникового полотна и стабильное горение.

Особенностью топок является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме. Конструкция топки позволяет автоматизировать процесс горения.

Топки комплектуются приводом ПТБ-1200 с преобразователем частоты АПЧ с эл. двигателем переменного тока или электроприводом ЭПУ с эл. двигателем постоянного тока. Также топки комплектуются пневмомеханическими забрасывателями типа ЗП-600М2 или ЗП-600МР. Пневмомеханический забрасыватель топлива ЗП состоит из корпуса забрасывателя, ротора, пластинчатого питателя и привода питателя." По согласованию с Заказчиком забрасыватели комплектуются вариаторами импульсными для регулировки количества подаваемого топлива в топку или редукторами червячными с установкой частотных преобразователей.

Топка ТЧЗ-4,92/8,0 комплектуется редуктором РТ-3000 с электроприводом ЭПУ с эл. двигателем постоянного тока. Основными запасными частями являются колосники, держатели и ролики полотна колосникового.

ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

Наименование параметра	ТЧЗ-2,7/5,6(М)	ТЧЗ-2-2,7/6,5	ТЧЗ-2,7/8,0	ТЧЗ-4,92/8,0
Ширина колосникового полотна В, мм	2700	2700	2700	4920
Расстояние между осями валов L, мм	5600	6500	8000	8000
Длина L1, мм	8120	8075	9310	9775
Длина l1, мм	2210	2100	2000	2500
Длина l2, мм	1720	2200	1750	1800
Длина l3, мм	1770	2110	1750	1200
Длина l4, мм	-	-	2300	2500
Длина l5, мм	1000	900	700	130
Длина l6, мм	2200	2700	2200	1940
Длина l7, мм	2200	2700	2700	1940
Длина l8, мм	-	-	2200	1940
Длина l9, мм	-	-	-	1940
Длина l10, мм	830	980	967	980
Длина l11, мм	1200	1425	1412	1200
Длина l12, мм	1500	1650	1600	1200
Длина l13, мм	-	-	3200	3600
Длина l14, мм	1200	1425	1412	1200
Количество n	1	1	2	3
Высота Н, мм	3015	3015	3015	3175
Высота Н1, мм	1415	1415	1415	1575
Высота Н2, мм	690	690	690	850
Высота Н3, мм	330	330	330	490
Высота Н4, мм	280	280	280	440
Высота h1, мм	580	520	580	1015
Высота h2, мм	250	190	250	685
Ширина В1, мм	2600	2600	2600	4820
Ширина В2, мм	2750	2750	2750	4990
Ширина В3, мм	3020	3020	2930	5150
Масса, кг	22600	26800	28850	63600

Диапазон изменения нагрузки, %

25-100
Коэффициент избытка воздуха за топкой

1,35-1,5
Потери тепла от химического недожога, %

0,5-1,0
Потери тепла от механического недожога, %

8,0
Основной вид топлива

Каменные и бурые угли
Влажность топлива ,%

40
Зольность топлива, %

35
Содержание мелочи (0-6 мм), %

60
Максимальный размер куска, мм

40

Основные технические параметры

Типоразмертопки	Обозначение документа на поставку	Размеры полотна решетки, мм Ширинах по осям валов	Активная площадь решетки, м²	Теплопроизводительность МВт (т/ч)
ТЧЗ-2,7/5,6(М)	Т197.00.000	2700 х 5600	13,1	17,4 (20, 25)
ТЧЗ-2-2,7/6,5	Т402.00.00.000	2700 х 6500	15,9	23,26
ТЧЗ-2,7/8,0	Т199.00.000	2700 х 8000	19,9	35
ТЧЗ-4,92/8,0	Т225.00.000	4920 х 8000	36,2	58,2

Типоразмертопки	Котел	Экономайзер чугунный блочный	Циклон батарейный	Дробилка угля	Углеподача	Питатель угля (в угольный ящик)	Шлакозолоудаление
ТЧЗ-2,7/5,6 (М)	ДКВр-20	ЭБ1-646И (П) ЭБ1-808И (П) ЭБ1-708И (П)	БЦ-512-1-(4х4) БЦ-512-1-(4х6)	ДО-1М ВДП-15	УСУ-7,5; УСУ-15; УСУ-30	ВПУ-5	УСШ-1,25 УСШ-2,5 УСШ-5 ПСКМ-0,35-65˚ ПСКМ-0,35-75˚ ПСКМ-0,5-65˚ ПСКМ-0,5-75˚
ТЧЗ-2-2,7/6,5	КВ-ТС-20-150П		БЦ-512-2-(6х5) БЦ-512-2-(6х6)
ТЧЗ-2,7/8,0	КВ-ТС-30-150П		БЦ-512-2-(6х7)
ТЧЗ-4,92/8,0	КВ-Р-58,2-150 (КВ-ТС-50-10)		БЦ-512-2-(8х6)

* Подбор оборудования носит справочный характер и должен быть утвержден в соответствии с проектом.

Типоразмеры топок	Основные узлы
Типоразмеры топок	Рама	Полотно колосниковое	Вал передний	Вал задний	Предтопок	Фронт	Короб	Забрасыватель	Привод топочный
ТЧЗ-2,7/5,6(М)	+	+	+	+	+	+	+	+	+
ТЧЗ-2-2,7/6,5	+	+	+	+	+	+	+	+	+
ТЧЗ-2,7/8,0	+	+	+	+	+	+	+	+	+
ТЧЗ-4,92/8,0	+	+	+	+	+	+	+	+	+
