Топки механические ЧЦР-4,55/8,0

  • Цена Р, от
    по запросу

Топки механические с чешуйчатой цепной решеткой прямого хода ЧЦР предназначены для слоевого сжигания каменных и бурых углей и грохоченных антрацитов марок АС и АМ под стационарными паровыми котлами теплопроизводительностью до 50 МВт. Они могут быть использованы в технологических установках с достаточным объемом топочных камер.

Топки ЧЦР для сжигания антрацитов марок АСШ и АРШ не рекомендуются. В топках можно сжигать неспекающиеся или слабоспекающиеся каменные угли, умеренно влажные бурые угли. В топках за счет движения колосникового полотна происходит непрерывная подача топлива в топочную камеру и удаление шлака. Топка отличается верхним зажиганием, горение происходит в толстом горящем слое.

Топки комплектуются редуктором РТ-3000 с электроприводом ЭПУ с эл. двигателем постоянного тока. Основными запасными частями являются колосники, держатели и ролики полотна колосникового.

ОСНОВНОЙ ВИД ТОПЛИВА

Каменные и бурые

угли

Грохоченный антрацит

марок АС и АМ

Влажность топлива, до

25 %

7 %

Зольность топлива, до

25 %

25 %

Содержание мелочи
(0-6 мм), не более

20 %

20 %

Максимальный размер
куска, до

40 мм

40 мм


  • Диапазон изменения нагрузки, %
    50…100
  • Коэффициент избытка воздуха за топкой
    1,5-1,6
  • Потери тепла от химического недожога, %
    1,0
  • Потери тепла от механического недожога, %
    10,0…13,5


Типоразмертопки

Обозначение документа на поставку

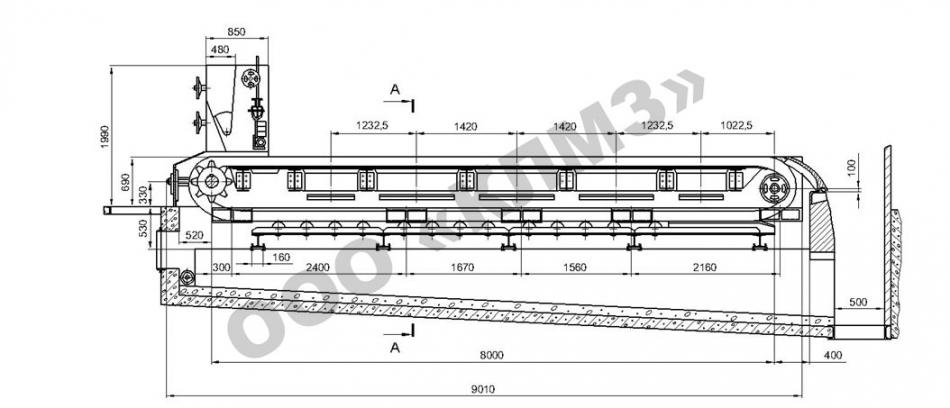

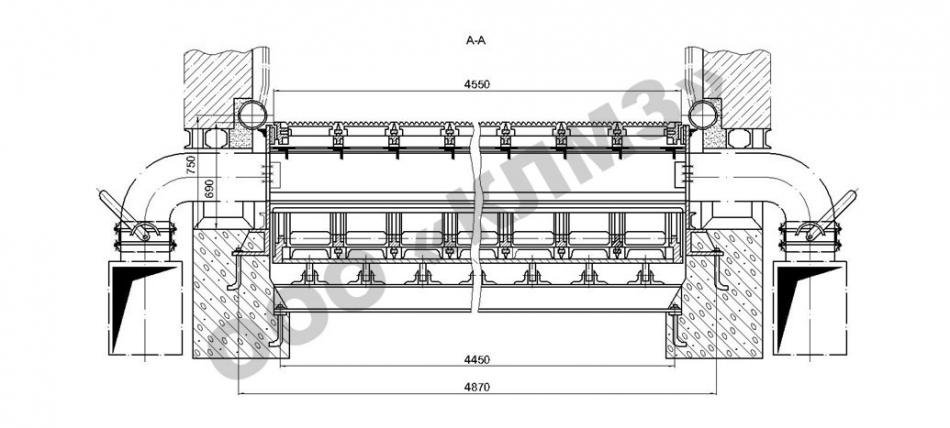

Размеры полотна решетки, мм

Активная площадь решетки, м2

Паропроизводительность котла, т/ч

ЧЦР-4,55/8,0

Т21.00.000

4550х8000

32,9

35

Расстояние между осями валов, мм8000
Ширина колосникового полотна, мм4550
Масса, кг52000

Типоразмертопки

Котел

Экономайзер чугунный блочный

Циклон батарейный

Дробилка угля

Углеподача

Питатель угля (в угольный ящик)

Шлакозолоудаление

ЧЦР-4,55/8,0

ТС-35у

ЭБ1-808И (П)

БЦ-512-2-(6х5)

БЦ-512-2-(6х6)

БЦ-512-2-(6х7)

ДО-1М

ВДП-15

УСУ-7,5;

УСУ-15;

УСУ-30

ВПУ-5

УСШ-1,25

УСШ-2,5

УСШ-5

ПСКМ-0,35-65˚

ПСКМ-0,35-75˚

ПСКМ-0,5-65˚

ПСКМ-0,5-75˚

* Подбор оборудования носит справочный характер и должен быть утвержден в соответствии с проектом.

Типоразмеры топок

Основные узлы

Рама

Полотно колосниковое

Вал передний

Вал задний

Ящик угольный

Привод топочный

Рольганг

ЧЦР-4,55/8,0

+

+

+

+

+

+

+
