Подогреватели водоводяные многосекционные

Цена Р, от

по запросу

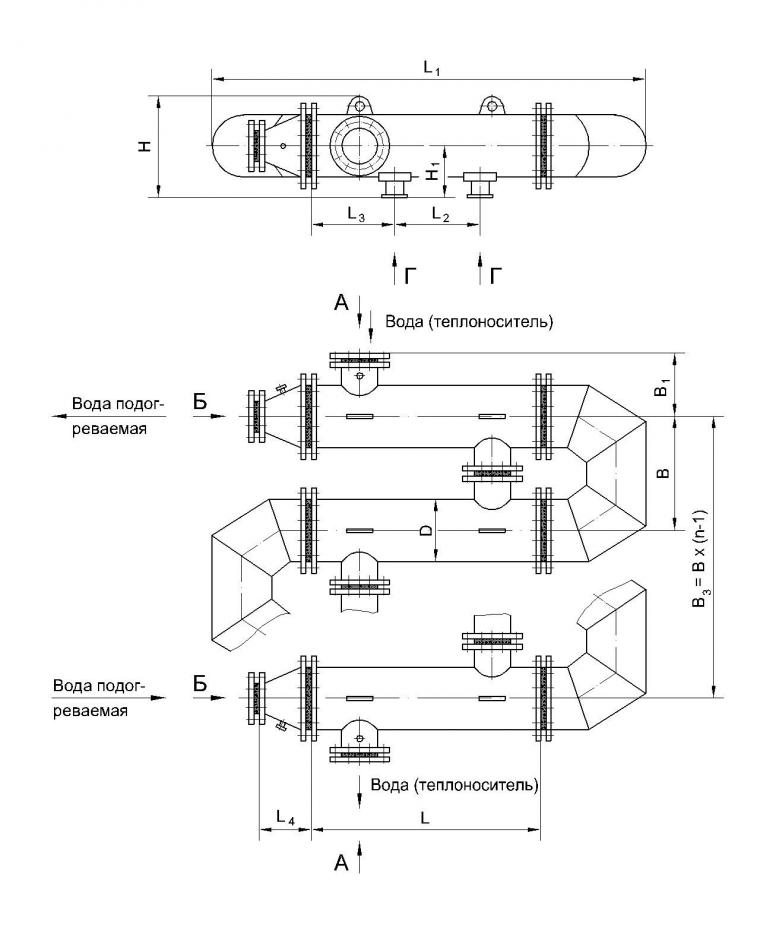

Чертеж подогревателя водоводяного многосекционного

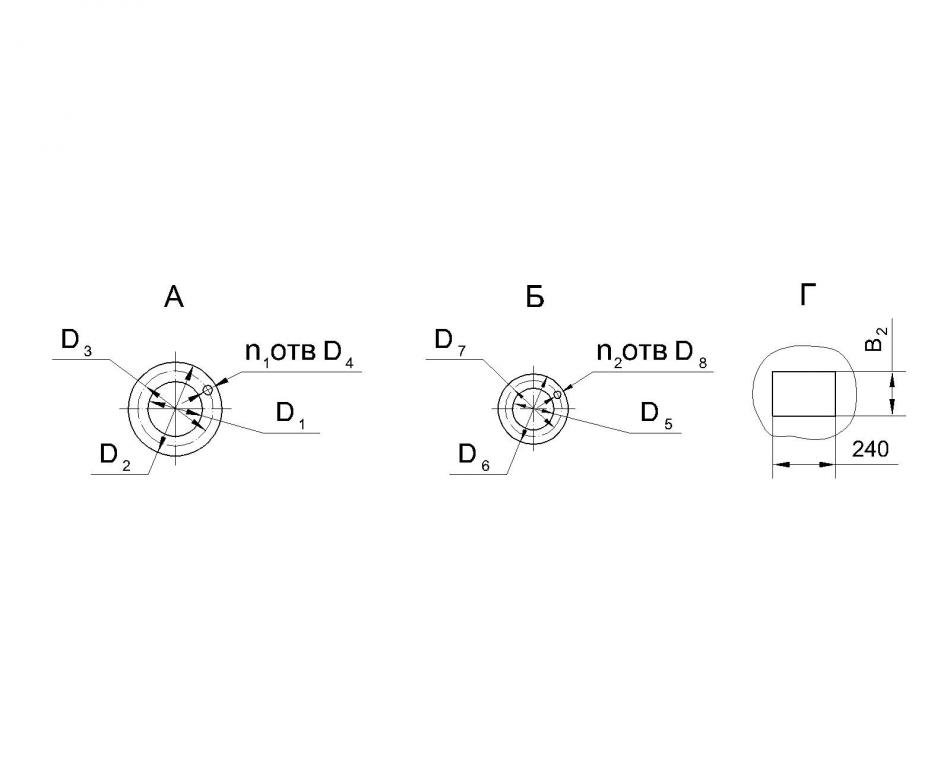

Схема подогревателя водоводяного многосекционного

Подогреватели водоводяные многосекционные разъемные предназначены для систем отопления и горячего водоснабжения. Подогреватели состоят из n количества секций длиной L=2, 3 и 4 м, диаметром d=57…530 мм.

Подогреватели выпускаются на условное давление 1,0(10) и 1,6(16) МПа (кгс/см²) и температурой нагреваемой и обогреваемой воды не выше 115 ^оС.

Секция набирается из латунных трубок диаметром 16 мм.

Общая поверхность нагрева определяется путем умножения количества секций (n) на поверхность нагрева одной секции.

Пример условного обозначения подогревателя, указываемого в договоре:
ПВ-57х2х1,0х3; где ПВ-подогреватель; 57-диаметр секции; 2-длина секции;
1,0-условное давление; 3-количество секций.

№ типа	Обозначение подогревателя	Основные размеры																					Условное давление МПа (кгс/см2)	Поверхность нагрева одной секции, м2
№ типа	Обозначение подогревателя	D, мм	D1, мм	D2, мм	D3, мм	D4, мм	D5, мм	D6, мм	D7, мм	D8, мм	L, м	L1, м	L2, м	L3, м	L4, м	B, мм	B1, мм	B2, мм	H, мм	H1, мм	n1	n2	Условное давление МПа (кгс/см2)	Поверхность нагрева одной секции, м2
1 2 3	ПВ-57х2х1,0хn ПВ-57х3х1,0хn ПВ-57х4х1,0хn	57	40	145	110	18	40	145	110	18	2,0 3,0 4,0	2,23 3,23 4,23	1,0 1,6 2,6	500 700 700	75	150	110	70	265	115	4	4	1,0 (10)	0,37 0,56 0,75
4 5 6	ПВ-76х2х1,0хn ПВ-76х3х1,0хn ПВ-76х4х1,0хn	76	50	160	125	18	50	160	125	18	2,0 3,0 4,0	2,31 3,31 4,31	1,0 1,6 2,6	500 700 700	85	200	135	70	285	125	4	4	1,0 (10)	0,65 0,98 1,31
7 8 9	ПВ-89х2х1,0хn ПВ-89х3х1,0хn ПВ-89х4х1,0хn	89	65	180	145	18	65	180	145	18	2,0 3,0 4,0	2,35 3,35 4,35	1,0 1,6 2,6	500 700 700	90	240	155	70	295	130	4	4	1,0 (10)	1,11 1,68 2,24
10 11 12	ПВ-114х2х1,0хn ПВ-114х3х1,0хn ПВ-114х4х1,0хn	114	80	195	160	18	80	195	160	18	2,0 3,0 4,0	2,44 3,44 4,44	1,0 1,6 2,6	500 700 700	95	300	190	110	320	145	4	4	1,0 (10)	1,76 2,65 3,54
13 14 15	ПВ-168х2х1,0хn ПВ-168х3х1,0хn ПВ-168х4х1,0хn	168	125	245	210	18	100	215	180	18	2,0 3,0 4,0	2,63 3,63 4,63	1,0 1,6 2,6	500 700 700	150	400	240	140	375	170	8	8	1,0 (10)	3,40 5,16 6,90
16 17 18	ПВ-219х2х1,0хn ПВ-219х3х1,0хn ПВ-219х4х1,0хn	219	150	280	240	22	150	280	240	22	2,0 3,0 4,0	2,84 3,84 4,84	1,0 1,6 2,6	500 700 700	160	500	290	140	430	200	8	8	1,0 (10)	5,89 8,93 12,00
19 20 21	ПВ-273х2х1,0хn ПВ-273х3х1,0хn ПВ-273х4х1,0хn	273	200	335	295	22	200	335	295	22	2,0 3,0 4,0	3,04 4,04 5,04	1,0 1,6 2,6	500 700 700	185	600	340	240	520	265	8	8	1,0 (10)	10,00 15,19 20,30
22 23 24	ПВ-325х2х1,0хn ПВ-325х3х1,0хn ПВ-325х4х1,0хn	325	250	390	350	22	200	335	295	22	2,0 3,0 4,0	3,24 4,24 5,24	1,0 1,6 2,6	500 700 700	205	700	390	240	575	290	8	8	1,0(10)	13,80 21,00 28,00
25 26 27	ПВ-377х2х1,0хn ПВ-377х3х1,0хn ПВ-377х4х1,0хn	377	300	440	400	22	250	390	350	22	2,0 3,0 4,0	3,44 4,44 5,44	1,0 1,6 2,6	500 700 700	330	800	445	240	625	315	12	12	1,0(10)	19,80 29,90 40,10
28 29 30	ПВ-426х2х1,0хn ПВ-426х3х1,0хn ПВ-426х4х1,0хn	426	350	500	460	22	300	440	400	22	2,0 3,0 4,0	3,64 4,64 5,64	1,0 1,6 2,6	500 700 700	380	900	490	240	675	340	16	12	1,0(10)	25,80 39,33 52,50
31 32 33	ПВ-530х2х1,0хn ПВ-530х3х1,0хn ПВ-530х4х1,0хn	530	400	565	515	26	350	500	460	22	2,0 3,0 4,0	3,56 4,56 5,56	1,0 1,6 2,6	500 700 700	350	900	500	240	780	395	16	16	1,0 (10)	41,00 62,40 83,40

Возможно изготовление подогревателей с давлением 1,6 МПа
