Золоуловители батарейные типа БЦ-2

Цена Р, от

по запросу

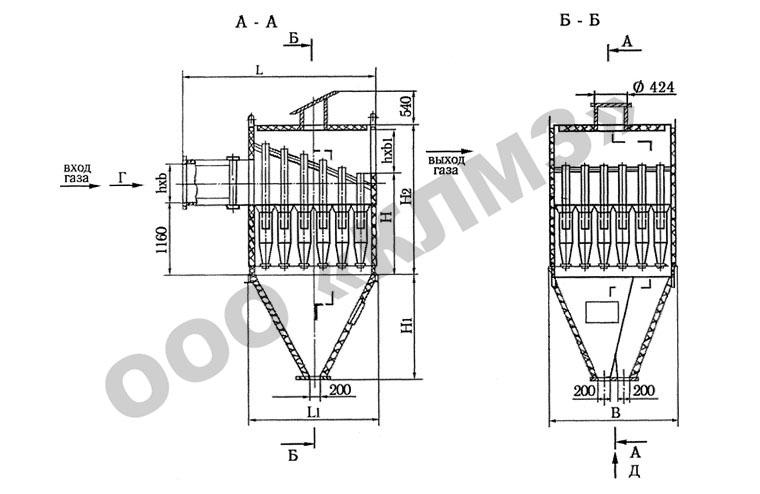

Чертеж золоуловителя батарейного типа БЦ-2

Схема золоуловителя батарейного типа БЦ-2

Золоуловители (циклоны батарейные блочные с чугунными элементами) предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых и водогрейных стационарных котлов при сжигании твердых золосодержащих топлив.

Степень очистки газов при номинальном режиме 85-90 %. Основные запчасти это корпус циклонного элемента.

Наименование параметра		БЦ-2- -4х(3+2)	БЦ-2- -5х(3+2)	БЦ-2- -5х(4+2)	БЦ-2- -6х(4+2)	БЦ-2- -6х(4+3)	БЦ-2- -7х(5+3)
Количество элементов в батарее	По длине	4	5	5	6	6	7
	По ширине	3+2	3+2	4+2	4+2	4+3	5+3
	Всего	20	25	30	36	42	56
Расход газа при 150 °С, м³/с и сопротивлении ΔP, кГ/м²(Па)	45(441)	4,18	5,25	6,28	7,55	8,77	11,72
Расход газа при 150 °С, м³/с и сопротивлении ΔP, кГ/м²(Па)	60(589)	4,84	6,07	7,25	8,72	10,15	13,58
Основные размеры, мм
L		2120	2400	2400	2680	2890	3170
L₁		1330	1610	1610	1890	1890	2170
L₂		1090	1370	1370	1650	1650	1930
B		1610	1610	1890	1890	2170	2450
В₁		1370	1370	1650	1650	1930	2210
Н		1420	1520	1520	1620	1420	1520
Н₁		1400	1400	1400	1400	1600	1600
Н₂		2070	2170	2170	2270	2270	2370
h		600	600	600	600	800	800
b		800	800	800	800	1100	1100
b₁		1440	1440	1720	1720	2000	2275

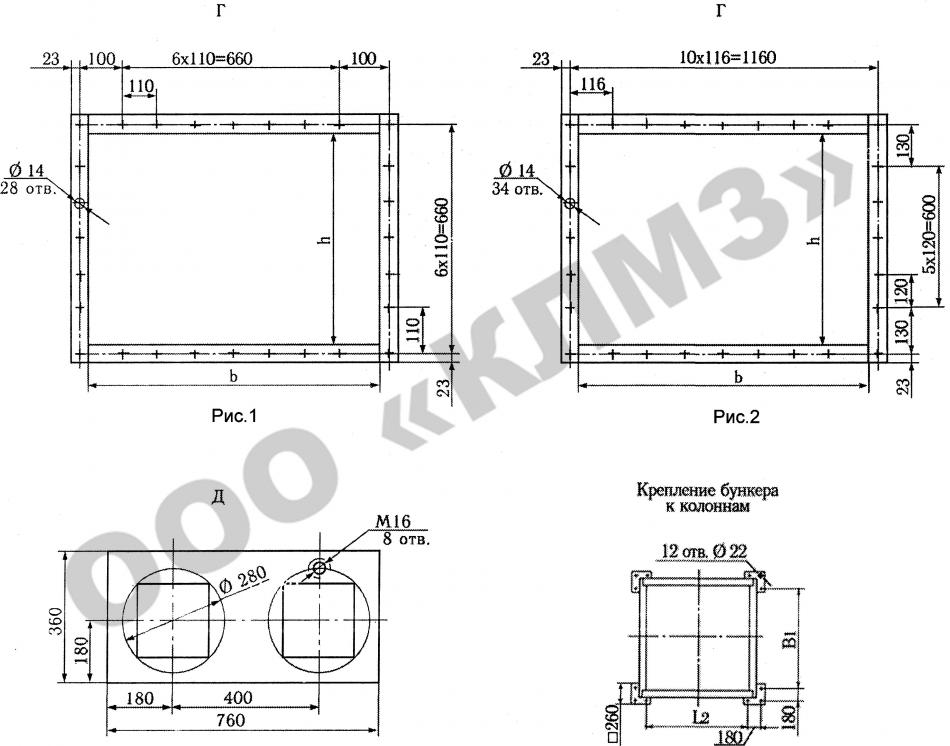

Вид Г		Рис.1				Рис.2
Масса, кг		3000	3700	4200	4900	5500	7200
