Топки механические ТЧЗМ-2

Цена Р, от

по запросу

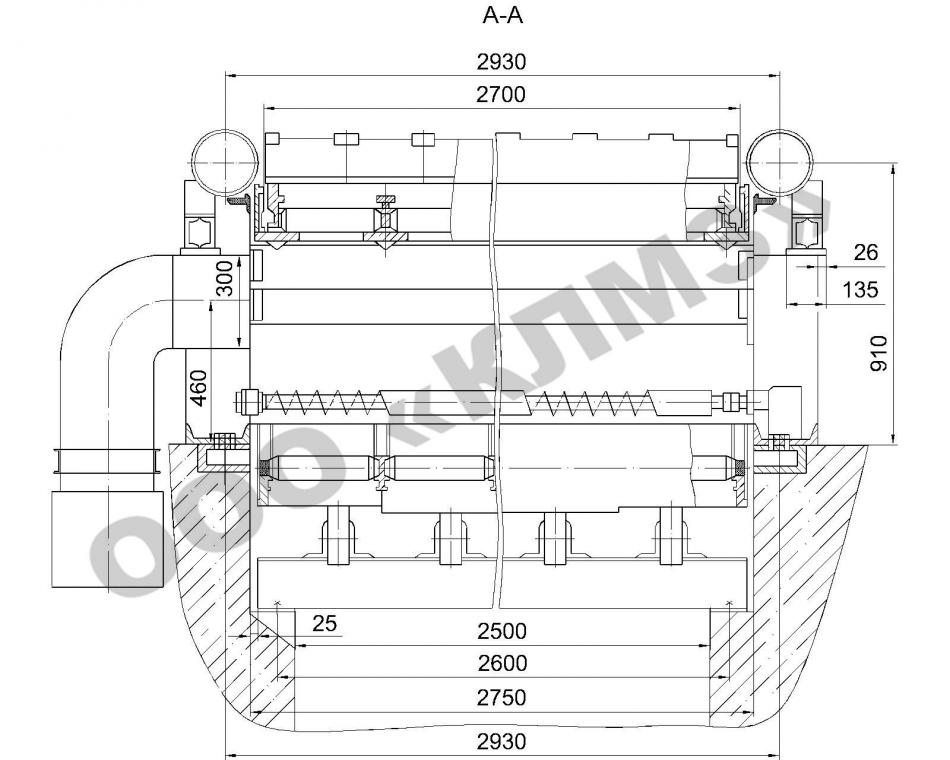

Чертеж топки механической ТЧЗМ-2 Вид сбоку

Топки механические ТЧЗМ-2 предназначены для сжигания твердого топлива в паровых котлах паропроизводительностью до 25 т/ч, в водогрейных котлах теплопроизводительностью до 35 МВт, могут применяться в промышленных печах.

Топки работают по принципу непрерывного заброса топлива на горящий слой, что в сочетании с обратным движением цепной чешуйчатой решетки обеспечивает нижнее зажигание по всей площади колосникового полотна и стабильное горение.

Особенностью топок является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме. Конструкция топки позволяет автоматизировать процесс горения топки.

Топки комплектуются приводом ПТБ-1200 с преобразователем частоты АПЧ с эл. двигателем переменного тока или электроприводом ЭПУ с эл. двигателем постоянного тока.

Топки ТЧЗМ-2 комплектуются пневмомеханическими забрасывателями типа ЗП-600М2 или ЗП-600МР. Пневмомеханический забрасыватель топлива ЗП состоит из корпуса забрасывателя, ротора, пластинчатого питателя и привода питателя. По согласованию с Заказчиком забрасыватели комплектуются вариаторами импульсными для регулировки количества подаваемого топлива в топку или редукторами червячными с установкой частотных преобразователей

Основными запасными частями являются колосники, держатели и ролики полотна колосникового.

Основные технические параметры

Типоразмертопки	Обозначение документа на поставку	Размеры полотна решетки, мм Ширинах размер по осям валов	Активная площадь решетки, м2	Теплопроизводитель ность МВт (т/ч)
ТЧЗМ-2-2,7/4,0	Т299.00.000	2700 х4000	9,1	11,63(10)
ТЧЗМ-2-2,7/5,6	Т298.00.000	2700 х5600	13,1	17,4(20; 25)
ТЧЗМ-2-2,7/6,5	Т300.00.000	2700 х6500	15,9	23,26
ТЧЗМ-2-2,7/8,0	Т301.00.000	2700 х8000	19,9	35,0

Диапазон изменения нагрузки, %

25-100
Коэффициент избытка воздуха за топкой

1,35-1,5
Потери тепла от химического недожога, %

0,5
Потери тепла от механического недожога, %

7,0
Основной вид топлива

Каменные и бурые угли
Влажность топлива ,%

40
Зольность топлива, %

35
Содержание мелочи (0-6 мм), %

60
Максимальный размер куска, мм

40

Основные конструктивные параметры

Наименование параметра	ТЧЗМ-2-2,7/3,0	ТЧЗМ-2-2,7/4,0	ТЧЗМ-2-2,7/5,6	ТЧЗМ-2-2,7/6,5	ТЧЗМ-2-2,7/8,0
Ширина колосникового полотна, мм	2700	2700	2700	2700	2700
Расстояние между осями валов L, мм	3000	4000	5600	6500	8000
Длина L1, мм	4590	5620	7190	8120	9620
Длина l1, мм	1350	1850	2210	2100	2090
Длина l2, мм	-	-	1720	2490	4060
Длина l3, мм	1760	2260	1770	2020	1960
Длина l4, мм	1155	1155	1465	1359	1158
Длина l5, мм	820	1450	2200	2700	2200
Длина l6, мм	-	-	-	-	2700
Длина l7, мм	1280	1450	2200	2700	2200
Длина l8, мм	500	500	600	600	600
Длина l9, мм	748	830	860	830	830
Длина l10, мм	732	767	960	975	900
Длина l11, мм	-	766	960	975	900
Длина l12, мм	-	766	1920	2925	5400
Длина l13, мм	732	767	960	900	900
Высота h1, мм	565	620	700	750	1185
Высота h2, мм	410	410	410	410	485
Количество n	-	-	2	3	6
Масса, кг	17650	21200	25300	28800	33400

Типоразмертопки	Котел	Экономайзер чугунный блочный	Циклон батарейный	Дробилка угля	Углеподача	Питатель угля (в угольный ящик)	Шлакозолоудаление
ТЧЗМ-2-2,7/4,0	КВ-Р-11,63-150; ДКВр-10-13(23)	ЭБ1-300И (П)	БЦ-259-(6х6) БЦ-259-(6х7)	ДО-1М ВДП-15	УСУ-7,5; УСУ-15; УСУ-30	ВПУ-5	УСШ-1,25 УСШ-2,5 УСШ-5 ПСКМ-0,35-65˚ ПСКМ-0,35-75˚ ПСКМ-0,5-65˚ ПСКМ-0,5-75˚
ТЧЗМ-2-2,7/5,6	КЕВ-25,0-14; ДКВр-20-13(23); КЕ-25-14(24)	ЭБ1-646И (П) ЭБ1-708И (П)	БЦ-512-1-(4х4) БЦ-512-1-(4х6)
ТЧЗМ-2-2,7/6,5	КВ-Р-23,26-150	ЭБ1-646И (П) ЭБ1-808И (П)	БЦ-512-2-(6х5) БЦ-512-Р-2-(6х6)
ТЧЗМ-2-2,7/8,0	КВ-Р-35-150;	ЭБ1-646И (П) ЭБ1-808И (П)	БЦ-512-2-(6х7) БЦ-512-Р-2(6х7)

* Подбор оборудования носит справочный характер и должен быть утвержден в соответствии с проектом.

Типоразмеры топок	Основные узлы
Типоразмеры топок	Рама	Полотно колосниковое	Вал передний	Вал задний	Предтопок	Фронт	Короб	Забрасыватель	Привод топочный
ТЧЗМ-2-2,7/4,0	+	+	+	+	+	+	+	+	+
ТЧЗМ-2-2,7/5,6	+	+	+	+	+	+	+	+	+
ТЧЗМ-2-2,7/6,5	+	+	+	+	+	+	+	+	+
ТЧЗМ-2-2,7/8,0	+	+	+	+	+	+	+	+	+
