Топки механические ТЧМ

Цена Р, от

по запросу

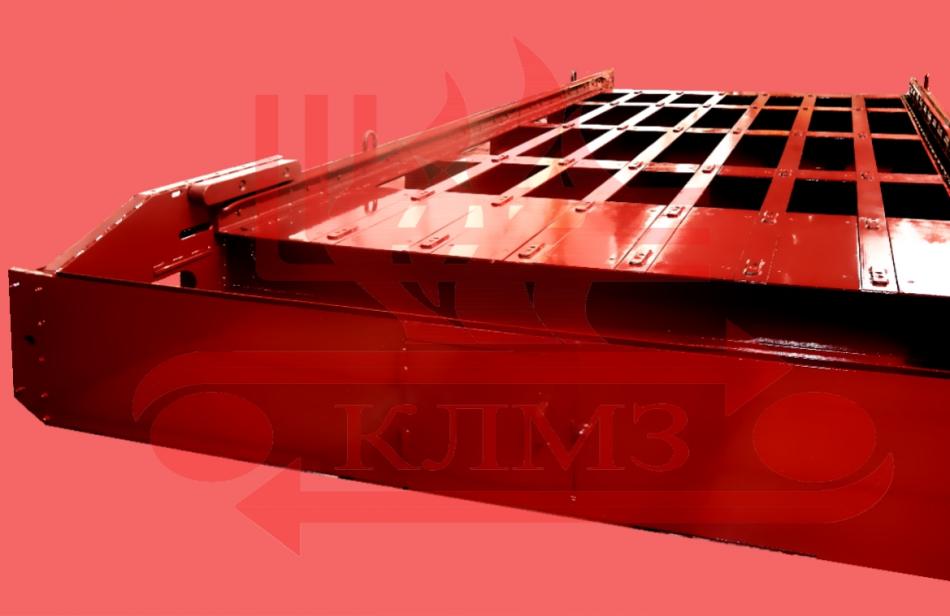

Топки механические с чешуйчатой цепной решеткой прямого хода ТЧМ предназначены для сжигания каменных и бурых углей, грохоченого антрацита марок АС и АМ в паровых котлах производительностью до 25 т/ч, а также древесных отходов в многотопливных котлах паропроизводительностью до 75 т/ч и промышленных печах.

В топках за счет движения колосникового полотна происходит непрерывная подача топлива в топочную камеру и удаление шлака. Топка отличается верхним зажиганием, горение происходит в толстом горящем слое.

Топки комплектуются приводом ПТБ-1200 с преобразователем частоты АПЧ с эл. двигателем переменного тока или электроприводом ЭПУ с эл. двигателем постоянного тока . Основными запасными частями являются колосники, держатели и ролики полотна колосникового.

Диапазон изменения нагрузки, %

50...100
Коэффициент избытка воздуха за топкой

1,5-1,6
Потери тепла от химического недожога, %

1,0
Потери тепла от механического недожога, %

10,0-13,5
Основной вид топлива

Каменные и бурые угли
Влажность топлива ,%

25
Зольность топлива, %

25
Содержание мелочи (0-6 мм), %

20
Максимальный размер куска, мм

40

Типоразмертопки	Обозначение документа на поставку	Размеры полотна решетки, мм Ширинах по осям валов	Активная площадь решетки, м²	Паропроизводительность котла, т/ч
ТЧМ-2,33/6,5	Т362.00.00.000	2330х6500	13,35	10
ТЧМ-2,7-6,5	Т389.00.00.000	2700х6500	15,5	10
ТЧМ-2,7/8,0	Т63.00.00.000	2700х8000	19,5	20
ТЧМ-3,07/5,6	Т401.00.00.000	3070х5600	14,8	50
ТЧМ-4,55/8,0	Т341.00.00.000	4550х8000	33,2	35

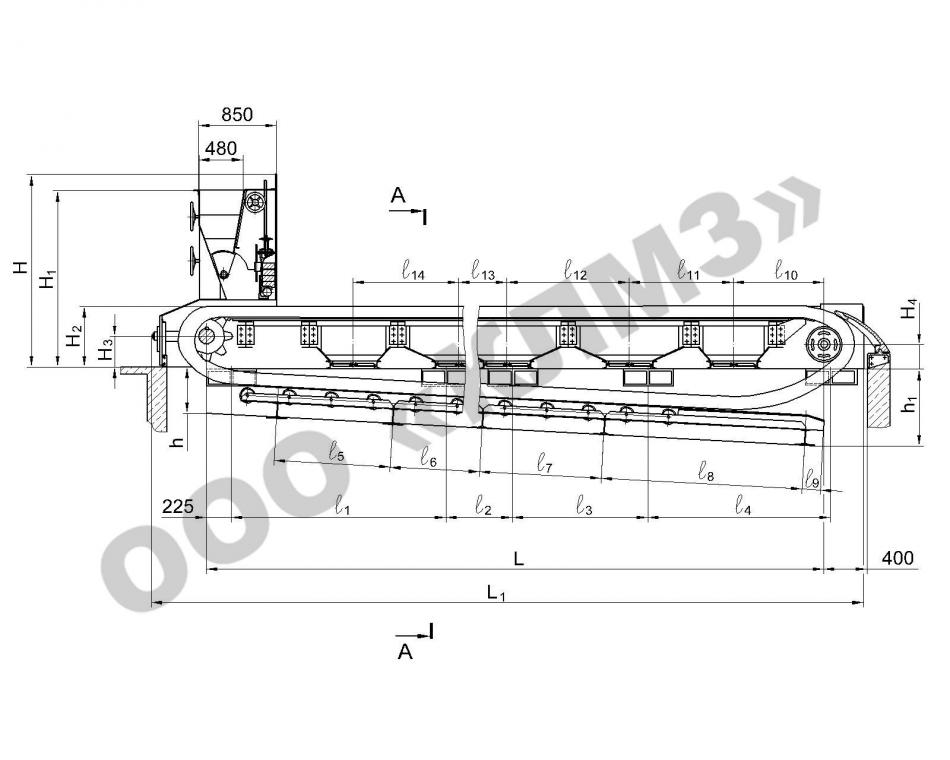

Наименование параметра	ТЧМ-2,33/6,5	ТЧМ-2,7/6,5	ТЧМ-2,7/8,0	ТЧМ-3,07/5,6	ТЧМ-4,55/8,0
Ширина колосникового полотна В, мм	2330	2700	2700	3070	2700
Расстояние между осями валов L, мм	6500	6500	8000	5600	8000
Длина L1, мм	7510	7510	9010	6610	8970
Длина l1, мм	2250	2250	2400	1865	2400
Длина l2, мм	2310	2310	1670	1800	1670
Длина l3, мм	1805	1805	1635	1800	1635
Длина l4, мм	-	-	2160	-	2160
Длина l5, мм	2700	2700	2200	2200	1940
Длина l6, мм	2700	2700	2700	2200	1940
Длина l7, мм	-	-	2200	-	1940
Длина l8, мм	-	-	-	-	1940
Длина l9, мм	200	200	200	200	110
Длина l10, мм	1012,5	1012,5	1022,5	900	1135
Длина l11, мм	1212,5	1212,5	1232,5	987,5	1270
Длина l12, мм	1400	1400	1420	1175	1270
Длина l13, мм	1212,5	1212,5	1420	987,5	1270
Длина l14, мм	-	-	-	-	1270
Высота Н, мм	2165	2165	2165	2165	2325
Высота Н1, мм	1990	1990	1990	1990	2150
Высота Н2, мм	690	690	690	690	850
Высота Н3, мм	330	330	330	330	490
Высота Н4, мм	240	240	240	240	400
Высота h, мм	410	410	540	445	540
Высота h1, мм	750	750	1100	750	1100

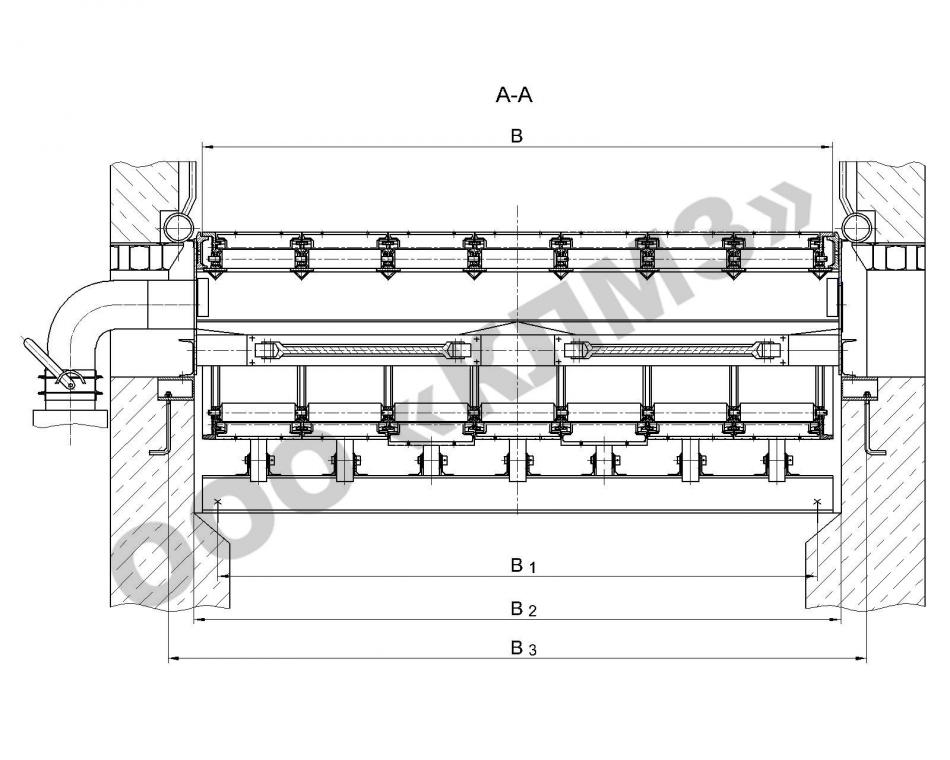

Ширина В1, мм	2230	2600	2600	2970	4450
Ширина В2, мм	2390	2750	2750	3120	4600
Ширина В3, мм	2660	3030	3030	3400	4780
Масса, кг	22600	25300	30100	26000	55300

Типоразмертопки	Котел	Экономайзер чугунный блочный	Циклон батарейный	Дробилка угля	Углеподача	Питатель угля (в угольный ящик)	Шлакозолоудаление
ТЧМ-2,33/6,5	ДКВр-10-13	ЭБ1-300И (П) ЭБ1-330И (П)	БЦ-2-5х(4+2) БЦ-2-6х(4+2) БЦ-259-(6х6) БЦ-259-(6х7)	ДО-1М ВДП-15	УСУ-7,5; УСУ-15; УСУ-30	ВПУ-5	УСШ-1,25 УСШ-2,5 УСШ-5 ПСКМ-0,35-65˚ ПСКМ-0,35-75˚ ПСКМ-0,5-65˚ ПСКМ-0,5-75˚
ТЧМ-2,7/6,5	ДКВр-10-13	ЭБ1-300И (П) ЭБ1-330И (П)	БЦ-2-5х(4+2) БЦ-2-6х(4+2) БЦ-259-(6х6) БЦ-259-(6х7)
ТЧМ-2,7-8,0	ДКВр-20-13 КЕ25-14 КВ-ТС-30-150П	ЭБ1-646И (П) ЭБ1-708И (П)	БЦ-512-1-(4х4) БЦ-512-Р-1-(4х4)
ТЧМ-3,07/5,6	КМ-75-40	ЭБ1-808И (П)	БЦ-512-2-(8х6) БЦ-512-Р-2-(8х6)
ТЧМ-4,55/8,0	ТС-35У	ЭБ1-808И (П)	БЦ-512-2-(6х5) БЦ-512-2-(6х6) БЦ-512-2-(6х7)

* Подбор оборудования носит справочный характер и должен быть утвержден в соответствии с проектом.

Типоразмеры топок	Основные узлы
Типоразмеры топок	Рама	Полотно колосниковое	Вал передний	Вал задний	Ящик угольный	Привод топочный	Рольганг
ТЧМ-2,33/6,5	+	+	+	+	+	+	+
ТЧМ-2,7/6,5	+	+	+	+	+	+	+
ТЧМ-2,7-8,0	+	+	+	+	+	+	+
ТЧМ-3,07/5,6	+	+	+	+	+	+	+
ТЧМ-4,55/8,0	+	+	+	+	+	+	+
